由于带阻尼行输出管内部结构的特殊性，如仍按普通的测量方法来判断其好坏．往往会得出错误的结论，尤其是那些对带阻尼行管还不熟悉，没有经验或经验尚不丰富的初学者，较易产生这种误判现象。有鉴于此，下面先筒略地介绍一下判断带阻尼行管好坏的方法，然后再介绍有关选用代换阻尼行管时应注意的问题。
带阻尼行管好坏的判别
带阻尼二极管行输出管的好坏，可通过测其 开路电阻值的方法来判断。从这类管子的等效电路可以看出，用万用表R×1Ω挡，黑表笔接e极，红表笔接c极时，相当于测量管内阻尼二扳管的正向电阻，测得的值一般较小，将红、黑表笔反接则相当于测量阻尼二极管的反向电阻，测得的值一般都较大(>300kΩ)。
将万用表黑表笔接b极，红表笔接c极时，相当于测量管内大功率管b-c结等效二极管的正向电阻，测得的值一般也较小，将红、黑表笔对调后，相当于测量等效二极管的反向电阻，测得的值一般在1MΩ以上。
当将万用表黑表笔接b，红表笔接e时，相当于测量大功率管b-e结等效二极管与保护电阻R并联后的阻值。由于等效二极管的正向电阻较小，反向电阻较大，因此，两者并联后正向测得的值（相对于等效二极管来说）约为二极管的正向电阻与保护电阻R相并联的值，其值一般也较小{-而反向测得的值约为保护电阻R的值。

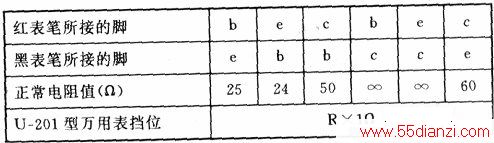

读者根据用万用表按上述方法测得的阻值，即可大致判断出带阻尼行管的好坏。这种方法也可用来识别行管中是否带阻尼二极管及保护电阻。下表列出了2SD950型管的实测数据，供参考。
带阻尼行管的代换
选用带阻尼行管的代换管时，一般应尽量选用同类型的，实在无同类型管代换时，也可用一只大功率行管与一只阻尼二极管并联（连接方法见附图a．电阻R可不用）后来进行代换。但无论采用哪一种方法进行代换，所选代换管的参数必须满足以下几点；(1)要求BVCEO>[(1157TH／Tr)-0.57]．ECC，式中TH为行周期，Tr为逆程时间，Ecc为工作电源电压。所以一般要求BVCEO应大于8--10倍的Ecc。(2)要求VCEO<8V（在IC=3A测试条件下），否则，不仅损耗增大，而且还会使线性变坏。(3)集电极电流下降时间tf要小，一般要求小于1μs。若tf过大，输出管就会因截止损耗太大而损坏。(4)-般应选功耗PCM≥50w，最大集电极电流1CM=3～5A，在高压、大电流区特性曲线顶端呈柳叶状的管子。(5)所选管的hFE要大，其b、e间正向压降要小。这样可以减小激励功率。

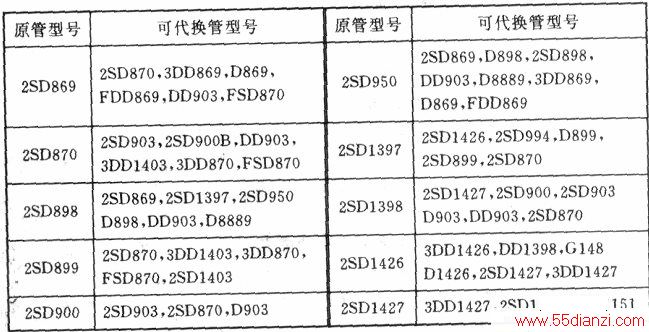

上表列出了部分常见带阻尼行管的代换型号，供维修代换时参考。
