创维34T66HT彩电偏转线圈更换记

　　检查出该型彩电的行偏转线圈局部短路的故障后．接下来的工作是找到配置在这个显像管(型号为LG.PHILIPSA80ERF142X44)的偏转线圈。
　　　　
　　拿着这个短路的偏转线圈，走遍了几家经营电子元件的商店．都没有。好不容易从一家做收购废旧彩电的店铺里找到了一个外形和原装偏转线圈相似的拆机件。仔细看，线圈的绕法完全相同．外表近似。里面用红色字体记录着：“34英寸，飞利浦”。测量电阻，都通路。
　　

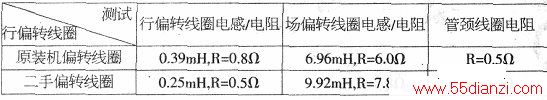

　　回来后．利用数字电感，电容测量表（DM-6243L型）分别对原装和二手的偏转线圈进行电感测量，数据见附表。
　　
　　由表中的数据可知原装偏转线圈与二手偏转线圈无论是行或场都有较大的差异。从电感上看：原装的行偏转线圈电感量较大(0.39mH)，二手行偏转线圈的电感量小(0.25mH)。
　　
　　原装的场偏转线圈电感量较小( 6.96mH)，二手场偏转线圈的电感量大( 9.92mH)。
　　
　　根据测量数据分析，同样条件下，因二手的偏转线圈电感量小，流过偏转线圈的电流会增大，这样一来，可能发生：
　　
　　一是行管电流增大：二是行幅会增大。场偏转线圈也可能因为二手的场偏转线圈圈数多，使场偏转灵敏度提高而导致场幅偏大。另外一个管颈线圈，分析可能用作电磁聚焦。二手的电阻比原装的大一点，估计影响不大。
　　
　　壮着胆进行装机通电试验，调整辅助亮度和两个聚焦旋钮后，光栅出来了，正如上述分析，行幅偏大，电视台标部分不能显示。场幅也感觉略大。此时，整机消耗电流在0.8A—1A之间（比正常的0.6A~0.8A大）。为减小行幅．在行偏转线圈间串联一个小电感f从废旧彩电板行扫描电路中拆卸）．总电流立即减小．但行幅过小，拆除电感的部分线圈后，行幅正常，总电流消耗降低到0.8A左右（整机电流消耗标志为200W）。通电试验一段时间，有焦糊味，发现串联的电感温度很高（可见行偏转线圈工作时的温度也很高）。换体积更大、导线更粗的电感，重新调整圈数后，一切正常，判断更换的偏转线圈成功。
　　
　　维修感言：第一次换偏转线圈，心中无数。就原理上看．偏转线圈的电流与S校正电容的容量和串联在行偏转线圈回路的电感量有关。在电源电压不能改变的条件下，原则上可以通过调整S校正电容的容量和串联在行偏转线圈回路的电感量来保证行幅（山寨彩电的行偏转线圈，都是使用串联可调电感的方法来实现行幅调整）。另外，在调整偏转线圈的过程中，发觉偏转线圈的温度比较高。由此可见，偏转线圈也是大功率元件，也会出现高温从而破坏绝缘导致线圈短路的故障。
