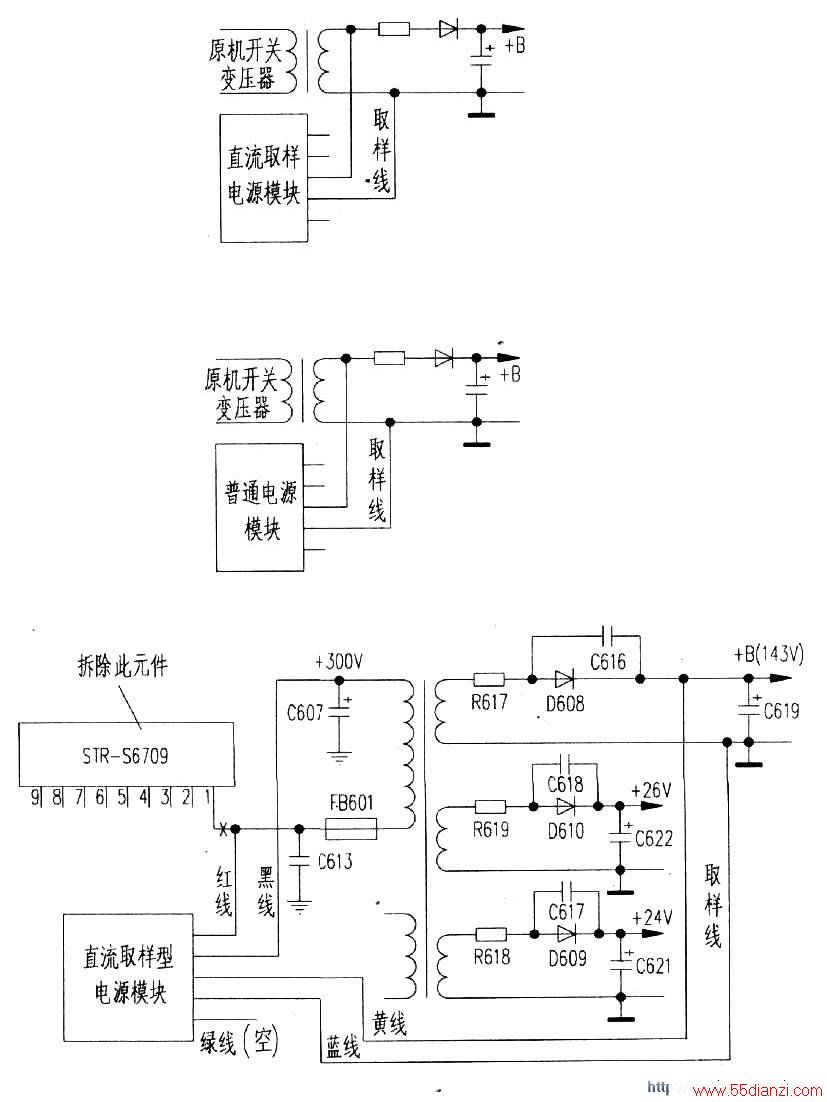

代换时,首先把原机已损坏的STR-S6709拆除,将电源模块固定在原机散热片上,并将模块上的各引线按照说明书依次接入原机电路,接法见图3。由于原机采用继电器进行遥控开/关机,所以不用接关机线(绿线)。然后用100W灯泡代替行负载,调整模块上的电位器使输出主电压达到原机要求值(143V)。最后恢复负载试机,图像清晰稳定。将重低音开大,用DVD播放动感强烈的音乐,图像依旧稳定,证明代换成功。
本文关键字:创维 电源 元器件的替换,元器件介绍 - 元器件的替换
