查阅相关资料，找到了TDA2030A的双供电应为直流+18V。经测试，此机修复后的直流电压只有+12V左右，而音量开大时不到±10V，功放供电电压明显偏低，对变压器必须进行调换。
找来一只电压相符的大功率型变压器进行代换后，音质恢复正常。
又应客户要求，对液晶显示器进行了修理。小心拆下液晶屏及背板，经检测，未见明显烧坏，拆掉的元件，亦未发现短路及开路之处，在液晶屏背板内侧有一个四线插座与功放板的信号输入和信号输出端的插座相连。
经测量该插座中的灯丝供电端也无电压。顺线路检查，发现这两处电压均取自电源变压器，而前维修员已将该部分电路舍弃未接。因不知原装变压器的数据，只能另想办法。考虑到灯丝供电一般为交流3V～6V左右，而液晶屏控制电路的供电是经一只1N4007二极管整流、330μF/25V电容滤波后提供的，故可以将其作为电压参考。又因笔者选择的变压器的次级有多路供电可供选择。经对比实验，最后选定9.5V×2的一组输出。用其一端经一只22Ω电阻降低后为灯丝供电，实测电压为4V左右。另一端接1N4007的正极，经整流滤波后产生13V供电电压。线路全部接好并经检查无误后，开机试验，液晶屏顺利点亮。

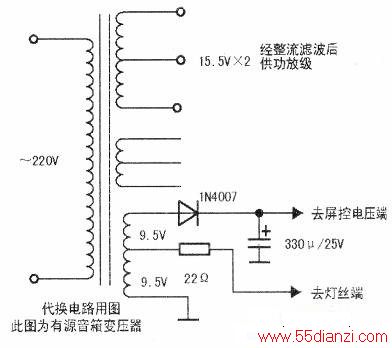

变压器接线如图所示。变压器的代换原则如下：
1．功率余量要够用，尽量用功率大的代功率小的（在安装空间允许的情况下）；
2．次级电压要符合标准，既不能过高也不能过低，高了容易烧坏元件，低了无法正常工作；
3．注意变压器的输出，如正负双电源与单电源选取的区别，同时还要看整流电路的种类，如半波桥式，全波整流等等，应区别对待。
