该机显像管为LG飞利浦高清管，偏转线圈接线如上图所示，先将②、④接线上之偏转线头焊下来，通过分别测它们与红线之间的关系得知；①、②为一组，③、④为一组：再测4个接线端子之间的关系得知：①、④是连通的，②、③是通的。所以，只要将从②、④端子上焊下来的线头焊在一起，然后（不再接到任何端子上去）做好绝缘包扎，安放在一边，行偏转线圈就改造成功了，此时，测阻值为2Ω。场偏转线圈未做任何改动，阻值为5.4Ω。
将三喜主板偏转插头插到相应位置，红线插头插到T3位置，按颜色对应接入偏转线圈，上好高压帽、尾板及地线，接通电源开机，光栅满屏。适当调整加速极电位器和聚焦极电位器使光栅明亮清晰，用测试信号测试图像枕形状况，发现左右两边都向内凹，光栅是满的。调枕校电位器RP301、RP302无反应，难道新板枕校电路有问题？试将枕校管V303(D880)换新后开机，图像枕校良好。进入总线适当调整行场中心至最佳位置后关机，进行下一步工作。
接着更换接收头电路，为了整机的美观，我每次换板都是用原接收板。该机原板接收头电路与新板接收头电路基本相同，参照对比很容易就将接收头电路改好了。

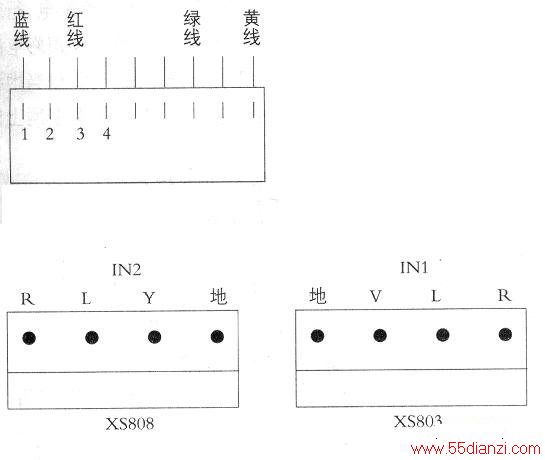

拆去新板音视频输入输出插孔，在插孔下有一个标有XS808的4针排插位置，找一个旧的4针插座装上，XS808接线排列如下图所示。该插座为音视频输入1插座。XS803为音视频输入1插座。插两根长短适合的4线插头用来分别接入XS803和XS808。将旧板上的音视频输入、输出插孔全部焊拆下来，并将其所有地线焊接一起，将两根4线插头的线头按需要分别焊到原机的音视频输入1和2的插孔焊线处。
再找一个旧电视机上的天线插座，用音频线接上，另一头装一个75Ω天线插头，将一头固定到电视机外壳天线插孔处，另一头插到新板高频头上，将旧板上拆下来已接线的音视频输入输出插孔也固定到机壳上（保持与以前一样完整）。由于音视频输出一般不用，所以可以不接。到此，代换完成。
