但行变输出的不是正弦波，而是正负半波的波形和幅度都不同的行脉冲（其波形如下图所示），若被整流输出的是正脉冲（图l中波形的上半部分），将得到的是持续时间很短、幅度比较大的直流脉冲电压。如果整流输出的是负半周（下图中波形下半部分），将得到持续时间较长，幅度较小的直流脉动电压。因此，利用行变取得各种电压时，若想得到高电压、小电流，则采取第一种方式；若想获得低电压大电流，则采取第二种方式。由此可以看出，在利用行脉冲供电时，相位关系的重要性。

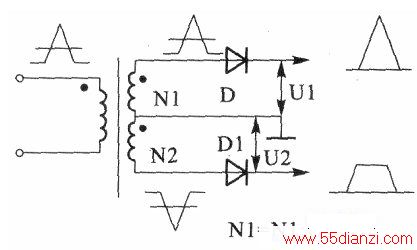

下图所示的是某彩电的行输出级，初级行输出管输出的脉冲峰值为900Vp-p，次级峰值为140Vp-p(相位如下图中所示)，当按图示接入二极管D时，将在输出两端得到小于140V的直流电压（电压高低与所接负载有关，但绝不会高于140V）。若将二极管反向接人（如下图中Dl接法），输出两端仅获得-1V左右的直流电压。这是因为前一种接法是将正向脉冲整流，它的峰值较高，而后一种接法是将负向脉冲整流，它的峰值低得多。电视机的中压、高压都利用前一种方法得到，这样可以用较少的圈数获得较高的电压。但此时脉冲宽度窄、不适合作为大电流供电。后一种接法脉冲宽度宽、适合低电压大电流的供电要求，如彩电通道所用的，12V供电、场扫描输出的24V供电等。
下图中的低压整流U2是负值输出，如果想要获得正值低电压大电流输出，只要把次级绕组两端对调就可以了。由此便可得出一个结论，“同样”一个圈数为W的行输出变压器绕组，二极管按法将会影响输出电压“。当绕组绕向与初级相同时（下图中的Ul），作正输出整流将会得到较高的电压，但电流较小；若绕组绕向与初级相反时(下图中的U2)，得到的电压较低，但电流较大。以上便是行脉冲整流与正弦波整流的基本区别点。此点必须注意，因为一旦方向弄错，将会使输出电压或数倨升高，损坏负载电路的相关元件。
以上整流元件的选用，下图中的二极管必须用高频二极管（通常又称之为快恢复二极管）和国产2CN、FR系列，进口的RU-2等。若选用其他低频二极管，其反向电压再高也不能用，由于行频的频率较高，当第一个脉冲使二极管导通后，反向脉冲到来时将来不及关断，会增大损耗而烧毁。滤波电容也需用分布电感小的高频电解容，或用一般电解电容再并联一只0.lμF～0.47μF的涤纶电容。由于行输出级供电是经稳压电源供给的，该方式输出的脉冲波也比较稳定，只是稳压电源出故障或行频失谐时电压才会有变化。
b．行脉冲的极性差别问题

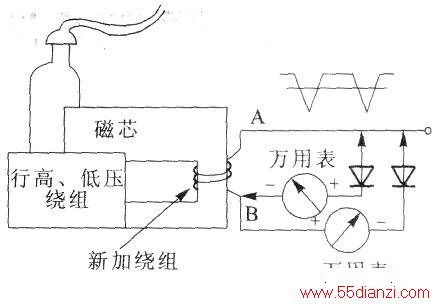

要在行变次级取得各种所需电压，首先必须知道各绕组的绕向，它决定着脉冲的极性。行变的某一绕组，某一端头究意是逆程脉冲向上还是逆程脉冲向下，成品的行变一体化全封闭该如何判断？方法是先在行变磁芯一端用软线随意穿绕3匝～4匝，然后在电压表的正表笔上接一只高频二极管（如下图所示），测得的电压为U1，再将二极管反向接在负表笔上，测得的电压为U2。其绝对值U2＞U1，则可以肯定逆程脉冲为负极性。行变附加绕组应按此方向绕制，B点接地，A点接整流二极管。
接好后，再准确测出其电压值、然后算出每伏匝数。可按此匝数/伏值计算加绕需要电压的绕组圈数。由于此时测得的电压未加入滤波电容和负载，电压会有误差，但以上两种因数对输出电压的影响正好相反，即不加滤波电容会使输出电压偏低，不接负载会使输出电压偏高，两者相互抵消后电压误差不大。匝数、方向确定后，即可用涤沦薄膜将行变磁芯空置的一侧包两层，然后最好用0.3mm～0.41mm的高强度漆包线境制。绕好后上机调试时可先采用阻值大的电阻串接在二极管之前，如68Ω、82Ω、91Ω等，然后接入负载电路再适当选配电阻使电压为11.5V～12V。其实目前广泛使用的各挡三端稳压器是调整各种低压的最好选用品，一是价格便宜；二是购买与应用方便；三是不用调试；四是代用可靠。如7812，当输入电压在14V～30V之间时，其输出电压会呈现稳定的，12V电压值，且永远不会高于12V。
总之，无论采用何种形式，低电压供电均采用负向行逆程整流，以获得低电压大电流。一般在行变上加绕绕组而获得电压时，大多为每匝约为0.87V～1.1V，具体视行变大小而定。
