行输出变压器在代换中其他以数不同的处理方法

　　a．行供电相差10V以上的处理方法
　　

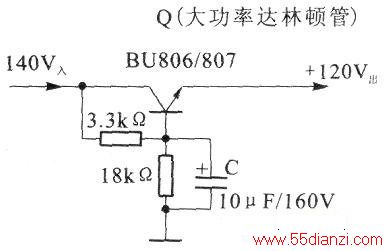

　　在代换行变时，遇到机内行供电高于行变供电，多采取串联电阻的方式以达到降压的目的，这种方法看似简单易行，但并不可靠。因为电阻降压其降压值随工作电流而变，在行扫描启动期间，行电流尚未达到额定值的瞬间，其降压较小，行供电电压超高，是造成开机击穿行管的主要原因。如果代换的行变机内供电超过10V，最好的办法是采用电子滤波器降压（见下图）。由于调整管的基极已被分压电阻箝位，即使空载，输出电压也不会升高。就大屏幕彩电而言，最低供电一般为110V～112V；最高供电也不过在145V～150V左右，其压差为35V～48V。行工作电流最大一般为550mA左右。因此，调整管功耗为15W左右，采用BU807加上适当散热器完全可以正常工作。如果行供电差值在15V左右，可以采用加小电阻的方式降压，开机瞬间其逆程电压升高也不过100V左右，对行输出管一般不会构成威胁。

　　b．偏转线圈阻抗不同的处理
　　
　　一般偏转角、管颈相同的显像管，其行偏转线圈的阻抗也极接近，这与屏幕尺寸关系不大。如果属细管颈，因其偏转动率小于粗管颈，其所配偏转线圈阻抗必然较高，遇到此类显像管的机型，用一般行输出变压器代换后会使光栅不满幅，测行电流也偏小。此时可在行变旁标上用单芯细塑料线穿绕10匝～l5匝，一端接行输出管的集电极，一端接行偏转线圈。如果行幅更小，说明相位接反了，可将加绕线圈两头对调，并适当增减圈数，直至行幅刚好满幅，此时行电流会自动正常。

　　c．超高压和聚焦电压不同的处理方法
　　
　　不同的机型由于显像管不同，超高压也稍有差别，如果代换行变后，检测行电流正常而行幅小，系代换的行变超高压过高所致，可适当增大逆程电容使其光栅满幅。如果行/场幅均偏大，可适当减小逆程电容，但减小幅度不宜超过原行逆程电容总值的1/5，以免初级逆程电压过高而击穿行管。在代换行变中，常见其聚焦电压偏低，使聚焦调不到最佳状态，或加速极电压偏低，调不出正确的白平衡状态。遇此情况，可购得JVC彩电使用的聚焦极和加速极组件，接在行变的超高压输出端获得以上两种电压。

　　d．显像管灯丝电压要求
　　
　　无论是代换行变还是更换同型号行变，代换后都必须对显像管灯丝电压进行严格的检测，否则，若灯丝电压稍高和低于额定值，均会导致显像管加速衰老。由于显像管供电为行逆程脉冲电压，准确的检测应该使用示波器，在电视机接收信号状态下，行频为准确的15625Hz，测其脉冲峰值应为23Vp-p～24p-p。在无示波器的情况下，可用快恢复二极管接入灯丝供电非地端（一般为正向逆程脉冲）整流，用l00μF/50V电容滤波，用万用表DC50V挡检测，其直流电压为22V～24V之间为正常。一般万用表交流IOV挡检测值应为4.3V～4.6V，但此种测法测得的结果误差较大，原则上不可取。

　　在彩电行变的应用与维修代换方面，了解和撑握以上知识很有必要，它既可保障维修与代换的安全，又可以大大提高工作效率。不可忽视。
