此机的CPU:LC863320A-5R76;小信号处理电路LA76810A，遥控器型号为创佳CJ/4（也可用拼装机的55L7遥控器直接遥控及I2C总线的进入与退出）。
该机在AV状态正常，TV状态无图像、无伴音，搜索时呈较暗且极淡薄的雪花状光栅。
开壳，加电使故障机置于搜索状态，测试Al01(ET-5SHIE-CV302)高频调谐器的BL、BH、VT端子的电压，在搜索时有相关正常的变化，BM供电正常，但始终无图像。用“干扰法’碰触IF端子，有极强的干扰信号出现。据此，推断Nl01、Zl01、Vl01正常，故障部位为AlOl[ET-5SHIE-CV302(12V供电)高频调谐器（下简称高频头）损坏。
按理讲，故障部位既然确定，更换一只高频头可谓易如反掌。然而，就在准备更换时，却发现没有该型号的高频头，只有VSl-1A5-DK(5V供电)的高频头。故代换修理只能是唯一的途径。

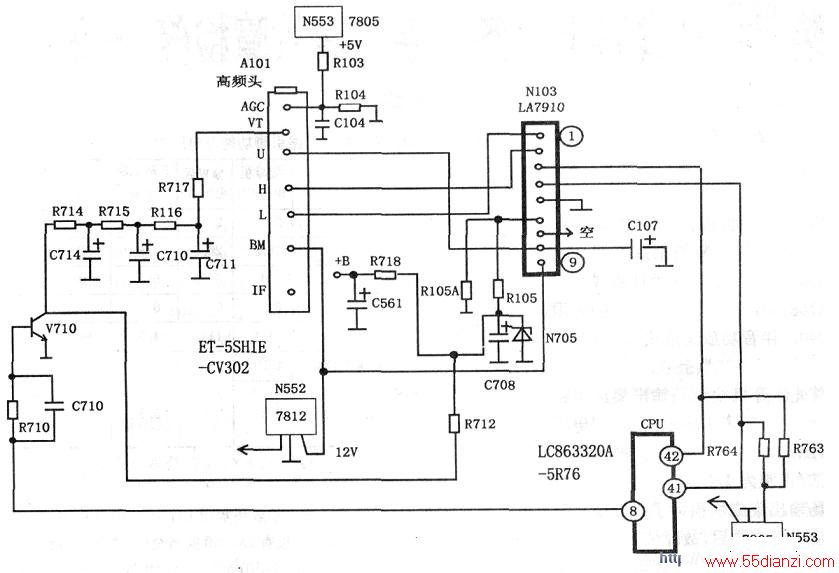

因没有该机的图纸，只得以Al01高频头为点向外作线性放射，与市场拼装机图纸进行比对，发现该机的实物与拼装机图纸有两点明显不同：(1)本机的Al01高频头供电为12V，拼装机所用高频头为5V；(2)本机的波段切换电路由N103(LA7910)完成（见下图所示）。

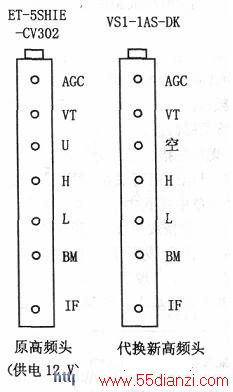

可行性分析与代换中所遇问题的处理：首先，核对两只高频头的各脚功能及各脚排列（见右图所示），除了新的高频头没有U段引脚及供电电压不同外，其他引脚完全一致。电压的高低可通过降压或另取5v来得以实现；而没有U段引脚，可通过对I2c数据（菜单3☆BAND.OPTION.PORT波段控制选择项）进入维修状态后修改加以保证；鉴于波段控制块N103(LA7910)由于低于12V时，不能正常工作的原因，且拼装机上所用5v高频头没有该块(LA7910)，决定剔除该块不用。
依据上述条件，认定有进行代换的条件和必要的保证，决定予以代换。

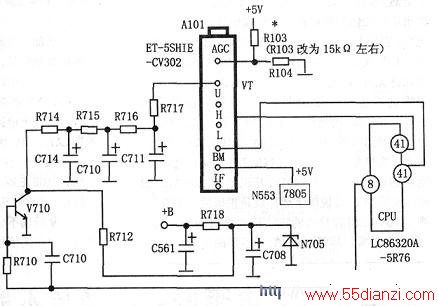

必要的准备工作：①断开Al01的BM端的12V连接线，取TAl01高频头；②取下N103(LA7910)波段切换集成电路：③找到CPU(LC863320A-5R76)的(41)、(42)脚分别与Al01的BL、BH端连接（本机板上有相应的跨线孔，补上即可）；④把Al01高频头AGC端子上的分压电阻R104由47kΩ换成15～20kΩ电阻，以满足高放AGC之需要。
在进行了上述处理之后，将新的5v高频头置于电路板上，并焊接好。由于本机板上在切断12V供电后，恰好有一个标号为N704的空位，且三个孔恰与+12V、地、电源输出脚对应，同时在输出孔之后又能安装滤波电容的孔。于是找了一片AN7805稳压块装于空位上，并加装一只100μF/16V的电解电容上取出+5V后接至Al01高频头的BM端子。开机，用本机键盘使机器置于自动搜索状态，进行相关的搜索，发现机器只在BH段上存储了节目，其声、像质量十分低劣，用随机遥控器操作失灵。由于机器在没有进行上述修复之前，没有遥控失灵的现象，且检查A701(HS0038)遥控接收窗，无引脚脱焊及自身的物理损坏现象。说明有两个问题：一是两个高频头可以互换，但要对I2C总线数据进行调整：二是代换后的高频头BM端子5v供电的选择点有失正确。
鉴于上述两个问题的存在，首先关机，并针对5V供电的选择点失误的问题，重新审阅拼装机的图纸，发现拼装机高频头的BM端子5v供电取自B6，即5V-l上。具体到所修机器为B5，即N553(AN7805)三端稳压器的5v输出端上。为此，果断拆除加在N704位上的AN7805和100uF/16V电解电容，从N553的5v输出端上飞线连至代换后的高频头BM端子后，开机再次搜索，除BL段仍无节目外，在BH段、U段上均出现重复的节目信号，其声、像质量出现了质的飞跃。再次用随机遥控器作相关操作，操控自如。接着用随身携带的所谓“万能”遥控器55L7进入了I2C总线维修调整状态（方法从略）。在菜单3中的波段选择项发现数据为LA7910，由于维修代换时已将该块摒弃，故将此项改为：“TUNER”（调谐）后，退出I2C总线，再度搜存，BL、BH、BU三个波段的49套节目无一漏存。代换至此以成功结束。
