在检修一台因行输出变压器损坏的康佳F2509A彩电时，由于一时无法找到相同型号的“彩行”，故试用华美A25万能“彩行”来代替，获得成功。
具体做法：
(2)开盖，用肉眼观察机内元件，看到“高压包”的右边爆突。
(3)用万用表测量“行管”c极对地阻值，有3kΩ，表明+B电压到“行管”c板的线路上无元件击穿。
(4)确定“高压包”损坏。
(5)检查原“高压包”各引脚功能(顺时针方向)：①脚到“行管”c极，②脚视放电压，③脚+B电压，④脚地，⑤脚灯丝非地端，⑥脚空，⑦脚ABL，⑧脚与④脚联通，⑨脚“场块”(LA7841)供电，⑩脚脉冲。

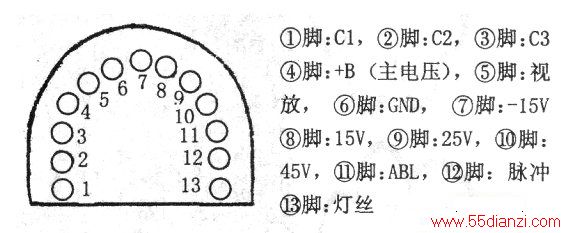

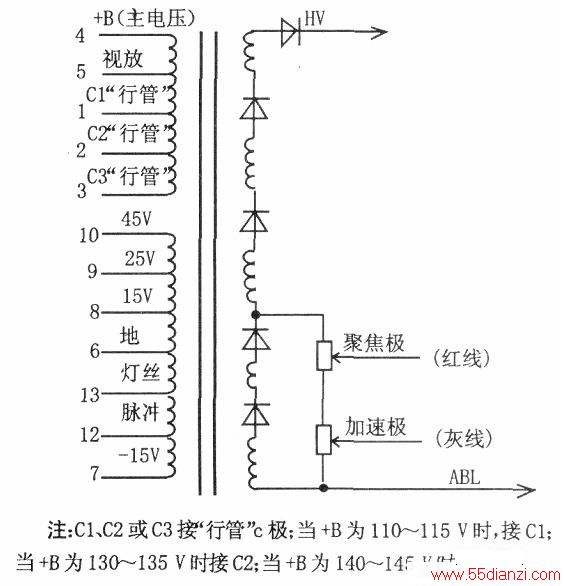

用花线一一对接，其中“行管”接C3(140V)，“场块”接45V，通电开机，能正常工作，但发现行幅有点偏大，如CCTV的第1个C字母太靠边。华美A系列万能“彩行”的内部原理如图上所示。引脚排列如下图所示。
