1.在电路上有差异,可直接替代,不作任何改动。1)在G3P机芯(主要用在KV-F、KV-K和KV9-L三系列机型)电路中BT-RG422的供电为+9V,而TDQ-3B系列高频头的供电为+12V。不过,TDQ-3B系列高频头在+9V供电条件下同样适用。2)TDQ-3B系列高频头多出AFC端口,其位置恰在BT-RG422(2)、(3)脚之间的空位处(AFC标注),实践证明,AFC可以空置,加工时将其剪去即可。

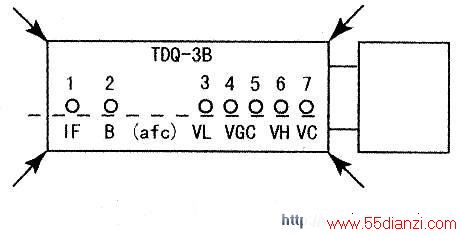

2.替换的主要工作在四个固定脚的修整上。两种高频头的几何尺寸和引脚轴线(虚拟)在整体结构的位置略有差异,通过修整四个固定脚(箭头所指位置)来纠正轴线偏差,只要方法恰当,完全可行,用一把什锦锉足矣。同样,TDQ-3B系列高频头,还可原位替换KV-2184、KV-2189等彩电的高频头。
