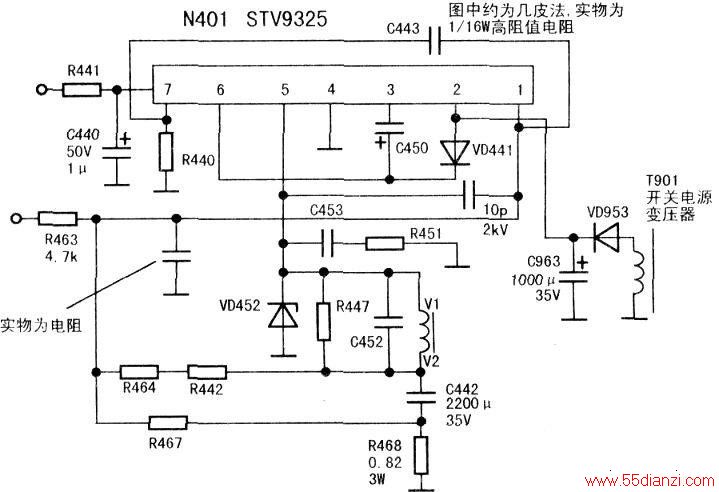

从下图可知,其外围电路与LA78041相似,最明显的区别在于STV9325(1)脚与(5)脚之间接有一只小容量电容。
为保险起见,决定先改装再代换。把下图中(1)脚与(7)脚之间的C443拆掉,装上LA78041,从华洋板上拆下一只10pF/2kV浅蓝色瓷片电容从背面焊在LA78041(1)脚与(5)脚问,VD452暂不装。通电后,场幅展开且线性良好,但场幅稍大。把(1)脚外接R463拆除,换上一只5.1kΩ电阻后,场幅正常。经长时间考验,LA78041温升很低,故障排除。
