用普通电解电容替代枕校电容的方法

　　由于枕校电路中存在较大的行脉冲，所以对枕校电容具有特殊要求，原则上须用无极性电容。若将普通电解电容或其他有极性电容直接作为枕校电容，必然会出现发热严重，使用时间不长等现象。

　　实修中，许多人将两只普通电解电容“背靠背”反向串联后作为无极性电容。从表面看来，这一组合体似乎已经消除了极性，可以胜任，其实不然，因为无论电流从哪一端流人，这一串联组合体中必有一只电解电容处于反向承压状态，这就犯了“忌”，极易导致电容过早失效。

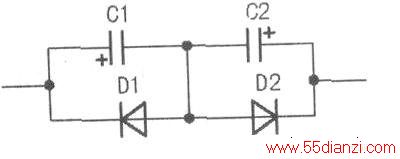

　　为有效避免有极性电容在交流或脉冲电路中承受过高的反向电压，笔者在c1和c2上各并联一个二极管D1和D2，如下图所示。经上述改动后，可使普通的有极性电容“从容”应对交流或脉冲，从而安全可靠地代换枕校电容。

　　下图中的电容c1、c2尽可能选用高频、高温的电解电容；二极管D1、D2需用快恢复型的。
