牡丹794型收音机无声音

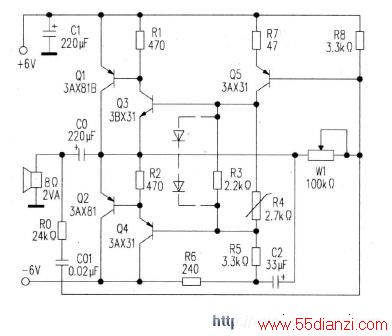

　　要用硅管代换锗管获得成功，关键是要重新设置静态工作点。而且，对于OTL功放电路，只要有一管工作点变了则整个电路工作点都要调整。该功放Q5b极电位改变，可使Q3b极电位改变，然后可改变0TL电路中点电压。Q3、Q4工作点改变会使Q1、Q2的工作点改变。为Q3、Q4提供基极偏置电压的是电阻R3、R4。为了获得一个稳定的Q3、Q4b极偏压，可采取把R3取消，用一个硅管3DG6的b－e（相当于一个硅二极管）极，和用一个锗管3AX31的b－e（相当于一个锗二极管）极串联在一起代换R3，顺接于Q3、Q4b极（见图中虚线）。如Q4也要代换，则3AX31b－e极可用2SA1015b－e极代。这样功放电路Q3、Q4两个b极之间的电压是0.65+0.2=0.85V。

　　Q3、Q4IC电流为5mA。R2E降为0.2V。正好为Q2提供适当工作点。Q3、Q4b－e极电压为：

　　0.8－0.2=0.6V，为全导通的75%。在没有外加信号情况下为微导通。在有信号情况下可全导通。

　　电路工作于甲乙类，工作效率较高。

　　按改后电路接好后，实测中点电压为3.8V。调W1电位器使中点电压为电源电压一半即3V。

　　再把调台部分修好。该机为锗管机，音质很好。
