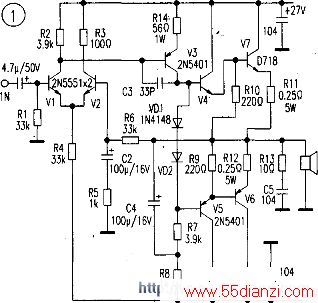

图1是较为基础而又典型的互补对称的OCL电路，该电路由差分放大电路、电压激励放大电路、末级推动及末级输出电路等几个部分组成。各级间直接耦合，频率响应较好。

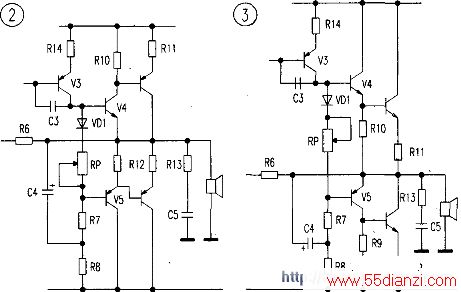

当所备件与被修电路所用功放管极性不同时，通过适当修改推动电路，使它们能在同一电路中代换，且不会影响音质。以图1为例，当手中只有两只PNP型功放管时，其代换电路如图2，对比图1不难发现修改之处，代换后，若需调整末级静态工作点，只需将图2的RP调好后用一同阻值固定电阻换下RP即可。而用两只NPN管的代换电路见图3，调节方法同上。需注意的是，末级功放管的限流电阻无论什么极性的串接在e极为佳，因为串在e极不但具有限流作用，而且还有一定的电流反馈，以确保功放管的大电流稳定性。有了以上代换技巧，维修功放就相对更容易了。町页便指出，不到万不得以，最好不要采用耐压高饱和压降也大的彩电电源开关管去代换功率大饱和压降小的功放管。
