用普通开关管代换场效应管的方法

　　一台神州DS-600数字卫星接收机，因前端交流稳压器故障使电压升高而烧坏。打开机盖发现保险管严重发黑，电源控制块ICl（KA3884，与UC3842兼容）已炸裂，场效应管Ql（K1358）也死于非命，附带“倒霉”的元件还有R7、D6。将已坏元件一一换新，由于没有场效应管备件，只好取一只普通大功率三极管BU2508A直接代换Q1，虽能够工作，但代用管工作不久就发热严重，看来Ql不能用双极性普通大功率管代换。笔者参阅《电子报》1998年合订本《勿用开关三极管代换场效应三极管》一文和《电子报》2004年合订本《神州DS一600P数字卫星接收机故障检修》两文，均谈到普通三极管代换场效应管会发热，结合本故障认为上述两文叙述是正确的，用普通双极性大功率管代换场效应管似乎成了维修禁忌。为此，笔者参考了大量资料，经查阅得知UC3842系列电源块原本是配用场效应管的，令人兴奋的是该块⑥脚内系图腾柱式输出方式，驱动能力为1A，凭此参数，完全能够驱动普通三极管可靠工作。经过多次实践，发现用普通三极管代换场效应管是完全可行的。

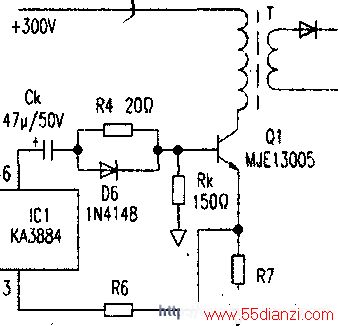

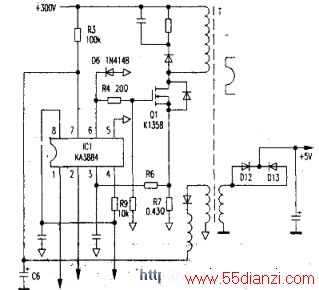

　　首先要使普通三极管彻底工作在开关状态，在“开”状态时耍尽量使普通三极管饱和导通，而“美”时则使开关三极管很好地工作在截止状态。于是根据此思路，将ICl（见右图）⑥脚外围元件改为图2所示电路，另选一一只激光打字机用的进口正品JEl3005（700V4A、75W），仍用原机小散热器，长时间工作，温升极低，感觉与场效应管工作时温度一致，在DS-600机上，它的温度远低于次级的+5V整流管D12、D13的温度，经几个月试用，完全正常，说明此改动代换是成功的。

　　那为何直接代换时工作热量大？改动代换温升低呢？原来代用管的b极经R4与ICl⑥脚直接相连，⑥脚直流电压不间断输给b极，同时⑥脚电位也被代用管be结钳位，其内电路的动态范围被限制，也不能使代用管很好地工作在开关状态。造成开关管接近于放大状态，发热量大是情理之巾的事。

　　场效应管工作时。G极属电压驱动型，对输入电流要求极低。其导通电压3V左右，ICl⑥脚输出轻载。

　　动态范围及控制力度均最佳发挥，使场效应管工作在开关状态而发热小。改动ICl⑥脚外围件参数后，与代用的普通三极管b极间串人了隔直兼脉冲耦合的电容Ck，lCl内电路动态范围不受外电路牵制，输出最大脉冲信号经Ck送至b极，经Rk接地匹配使幅度刚好能保证开关管饱和导通，由于Rx阻值较小（150Ω）。能更好地配合ICl使Gl（上图）可靠截止，这样最终使G1代用管工作在高效低热的开关状态，温升自然很低了。

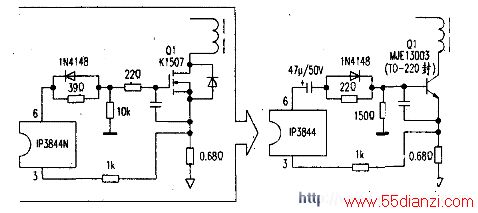

　　后来笔者发现大多普通开关管均能工作，且发热量都较小（不改动原散热器）。下图是另一卫星机电源板代用示意图，读者可参照此法扩展运用。以上仅笔者实践一得，如有不妥敬请指教。
