华声影碟机三洋91光头与索尼210A/212A光头代换

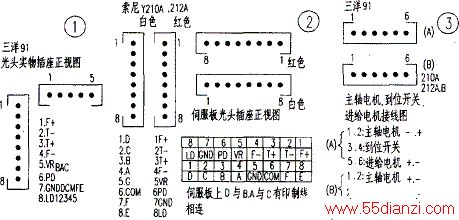

  经检查该机使用的索尼210A光头损坏，而手头正好没有该型光头，于是考虑用其他光头代换。仔细观察发现该机心光头铁架与三洋9l光头铁架尺寸相间，而且四个避震安装孔大小也相同。三洋9l光头与索尼210A同属6分光敏接收器的衍射光栅激光头。原则上应该是可以互换的。将手头的三洋91光头循迹、聚焦线圈与损环了的210A光头测量比较，它们的阻值基本相同。查出三洋9l光头上插座各脚功能，并与210A光头上插座各脚功能比较见图l～图3所示(均为实物正视图)。

    先把整个210光头架拆下，记下连接主轴电机、光头到位开关、进给电机的排线位置。换上三洋91光头架，安好避震垫圈，将连接排线分别插上三洋91光头的相应的插座，然后，把三洋9l光头排线分开，分别插入华声伺服板的相应光头插座(三星802伺服板)。开机后，读盘播放一切正常，证实代换成功。再用示波器监测RF信号，分别微调光头上的电位器和伺服板上聚焦平衡电位器，使RF波形最清晰，幅度为1．2Vp-p左右即可。因210A与212A可直接代换，故三洋9l能与两者互换。
