如何选择电流源设计的运放

图7

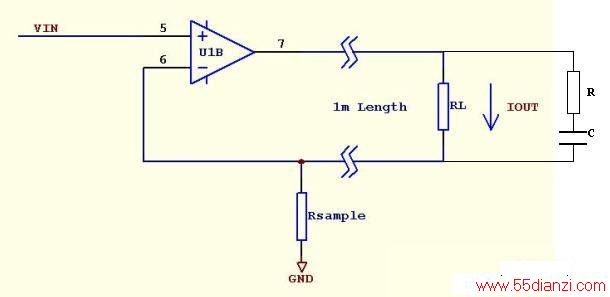

还是在输出减振器上做了文章，但一般不推荐直接用电容，虽然电感内阻已经是一次阻尼，但仍会导致校正后的1/F曲线在LC谐振频率附近莫名其妙。通常的方法要给电容也加一点阻尼，串联一个小电阻R，1—100 Ohm，视实际应用中的频响曲线和C的取值而定。一般而言，10kHz以下的应用C=0.1uF，R=3 Ohm/1W。

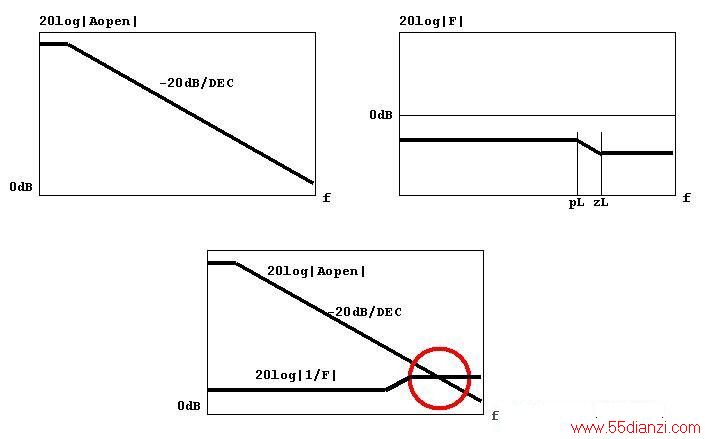

图8

很奇怪为什么用1W的电阻，R里通常不走电流，做过音响功放的应该有点体会，这里不再详述。

本次增加成本：

3 Ohm/1W水泥/碳膜/金属膜电阻 1只 单价0.20元 合计0.20元

合计成本：3.20元

负载的问题已经完成，好像还缺电容没有讨论，给个公式CV=It，考虑考虑看。电流源不太怕电容的。

这两部分关于负载的问题，大家好像都不太感觉兴趣，与烙铁太远了。

其实都是学校里很少见到的，工程上优先考虑的事项。

模电老师自己没做过东西的，自然不会给讲这个，这就是为什么学校作品通常很难变成产品的原因。

实际的运放：

模型说了这么多，还没和实际的沾上边儿，这一部分将考虑实际器件。

通常的运放最高能输出35mA(我见过的，勿疑)，而且到达最大输出电流时，运放几乎进入饱和状态，已失去大多数可圈可点的性能。

当然，功率运放可输出5A以上的电流，但功率运放的直流特性不大好，集中于VOS和dVOS/dT，有兴趣的坛友可查看LM1875的datasheet，其余类推。

由于功率运放的VOS已和Vsample可比，因此一般不推荐单独使用。

一般而言，依照运放自身的设计原则，运放输出电流应尽量控制在1mA以内，否则：

1. 加上自身偏置电流，运放可能发热，造成输出漂移。

2. 由于集电极/发射极串联电阻的作用，大电流输出造成运放输出级状态不佳，主要是VCE过低，IC过大，造成电流增益下降，具体参见任意NPN/PNP datasheet中的输出特性曲线。

3. 加重中间级负载，造成运放对高频大信号的响应能力下降。

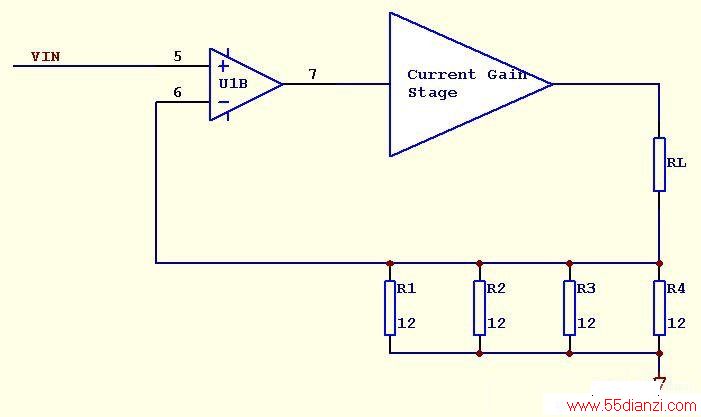

对于大于1mA的电流，应该扩流。
