如何选择电流源设计的运放

图2

解决方法：

1. 降低采样电压，使用小阻值

2. 降低采样功率，同功率下，阻值尽量大

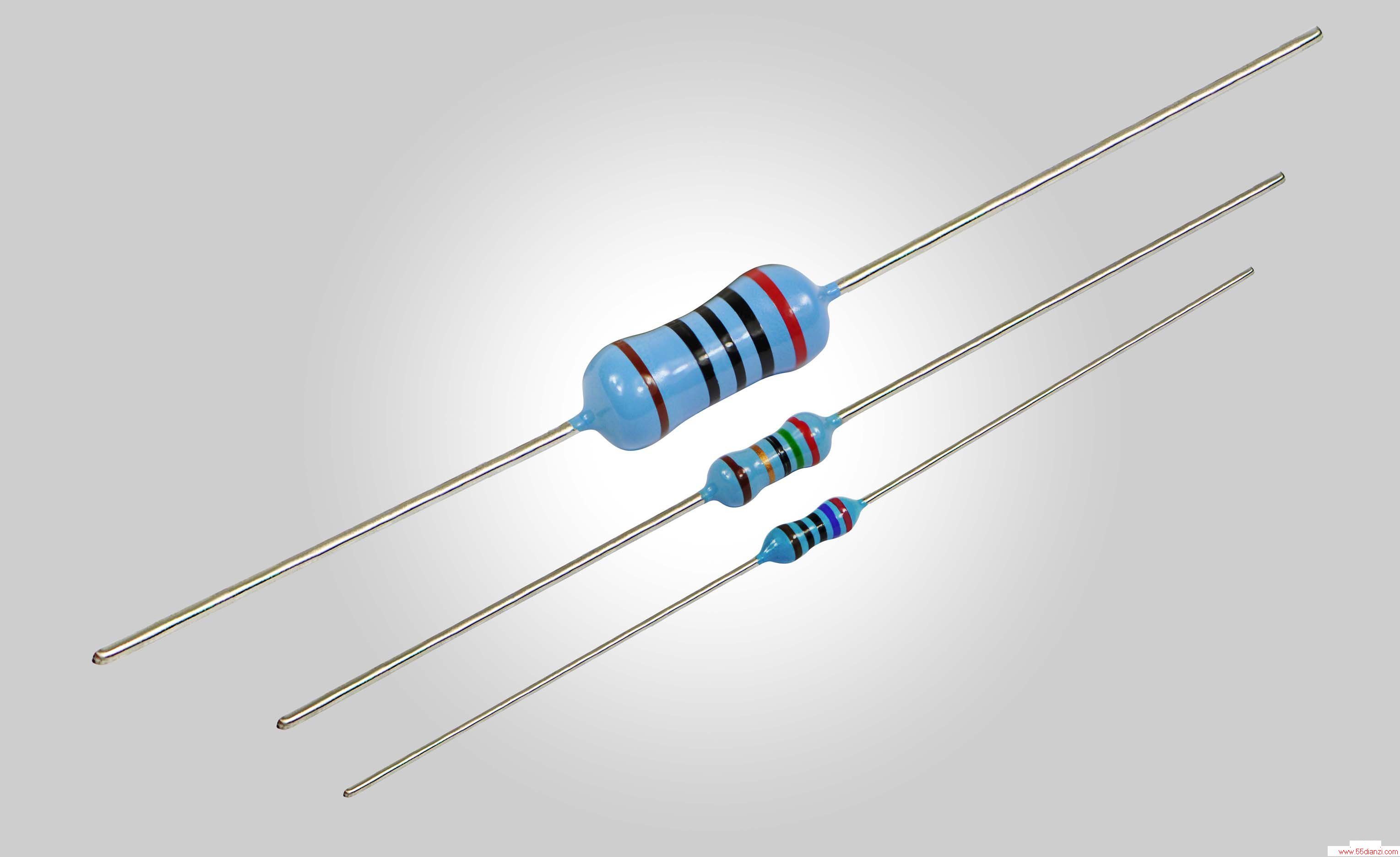

看似矛盾，其实很简单，并联多个精密金属膜电阻。

实例：

100mA，采样电阻4只12 Ohm 0.1% 1/4W 25ppmmax金属膜电阻并联，等效电阻3 Ohm，采样电压300mV，采样总功率30mW，每只电阻功率7.5mW。

采用这种方法需要在PCB上多下功夫，一定牢记铜也有电阻，而且铜本身可做温度传感器。

通常0.1%的精度不是必要的，但温度漂移一定要小。然而实际电阻产品的精度和漂移基本是对应的，买电阻时除了功率外一定着重询问。

此外，电阻出厂前经过老化最好，无老化的电阻通常便宜一些，但通电后几天内性能多少会有些变化。

本次成本：

12 Ohm 0.1% 1/4W 25ppmmax金属膜电阻 4只 单价0.50元，合计2.00元。

注意你的负载之一(电阻)：

如果RL是纯电阻，基本可以分为以下2种情况：

1. RL《《Rsample：运放看到的增益约为1，如果运放单位增益不甚稳定，例如LF357，电路可能振荡。

2. 对于某些运放，如LM1875，需要20倍以上增益才可稳定，此时要求RL》=10Rsample。

否则，如下图所示，1/F与Aopen交点斜率差为40dB/DEC，电路将振荡。

为保证足够的相位裕量，通常要求两者交点斜率差最大为20dB/DEC。

图3

然而，源是不能挑选负载的，除非超出源的能力，例如电压源有输出电流限制，而电流源有输出电压限制。

对于第一种情况，通过运放的外部补偿即可消除，由于现代运放都具有0dB稳定性，因此不作为讨论重点。

对于第二种情况，需要在反馈通路引入适当的频率补偿，由于通常补偿元件并联在RL两端，因此称为输出减振器。
