如何选择电流源设计的运放

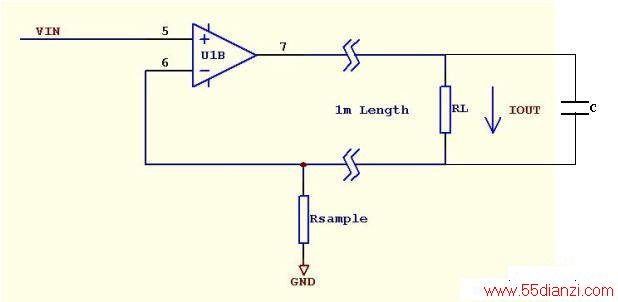

对于电阻性负载，输出减振器即电容，通过在反馈回路中引入零点z，从而达到稳定，但将限制反馈系统带宽。





图4

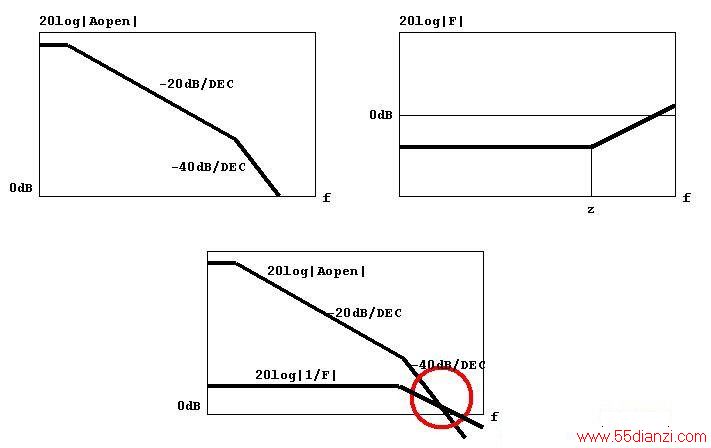

补偿后，如下图所示，1/F与Aopen交点斜率差为20dB/DEC。





图5

零点频率自己计算，很简单。

零点的选择根据运放的Aopen各转折频率点选择。为保证各种负载电阻下均达到稳定，通常零点选在较低频率，将牺牲部分频率响应。

虽然第二种情况很少在实际中应用，例如1875做的电流源温度漂移严重，但作为频率补偿的范例可作为后续的准备知识。

本次增加成本：

50V耐压1uF以下CBB电容 1只 单价1.00元，合计1.00元

合计成本：3.00元

注意你的负载之二(电感)

和化学、物理方法产生的电能不同，依赖反馈理论的电源都会有先天的恐惧症。

与电压源害怕遇到电容性负载类似，电流源遇到电感性负载时也须谨慎处理。

题外话：似乎所有稳压电源都会在输出有电容，与上面的话冲突。其实稳压电源也做过补偿，况且10uF量级的电容以足够大，普通的电压源能量无法带动10uF在特定频率上以很大的幅度振荡，但并非不振只是幅度很小，很像纹波。这就是为什么坛里坛外有些DIY电源会产生莫名其妙的“纹波”和“噪声”的原因。

电流源的负载除了电阻和二极管以外，更多的应用就是电感，变压器、螺线管、电磁铁、空心线圈、亥姆霍兹线圈。。。，其中很多电感性负载能达到H级。即使是小的电感，如果要求电流源响应速度很高，也有同样的问题。坛里有同惠的朋友，大家可向他请教，同惠某系列的电流源专为电感偏流的，同时又有很宽的频率响应范围。

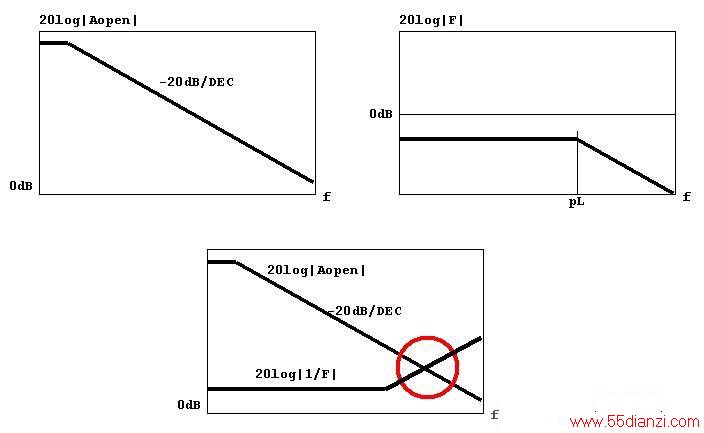

RL是有直流电阻的电感，暂用(LL+RL)代替，(LL+RL)会使反馈系数F出现极点pL，对应的1/F出现零点，导致振荡。pL的频率点各位自己计算。





图6

解决的办法还是补偿，只要在反馈系数F上引入一个零点zL，使1/F对应出现一个极点，从而使交点处的1/F曲线斜率为0。
