双向晶闸管的结构及工作原理

双向晶闸管的结构及工作原理

点击数:7131 次   录入时间:01-28 11:29:49   整理:http://www.55dianzi.com   器件命名及常用参数

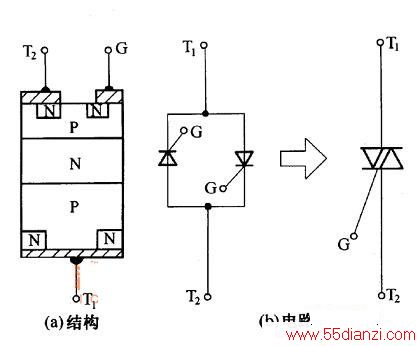

  双向晶闸管是由N-P-N-P-N五层半导体材料制成的,对外也引出三个电极,其结构如图所示。双向晶闸管相当于两个单向晶闸管的反向并联,但只有一个控制极。

  双向晶闸管与单向晶闸管一样,也具有触发控制特性。不过,它的触发控制特性与单向晶闸管有很大的不同,这就是无论在阳极和阴极间接人何种极性的电压,只要在它的控制极上加上一个触发脉冲,也不管这个脉冲是什么极性的,都可以便双向晶闸管导通。

  由于双向晶闸管在阳、阴极间接任何极性的工作电压都可以实现触发控制,因此双向晶闸管的主电极也就没有阳极、阴极之分,通常把这两个主电极称为T1电极和T2电极,将接在P型半导体材料上的主电极称为T1电极,将接在N型半导体材料上的电极称为T2电极。

  由于双向晶闸管的两个主电极没有正负之分,所以它的参数中也就没有正向峰值电压与反同峰值电压之分,而只用一个最大峰值电压,双向晶闸管的其他参数则和单向晶闸管相同。

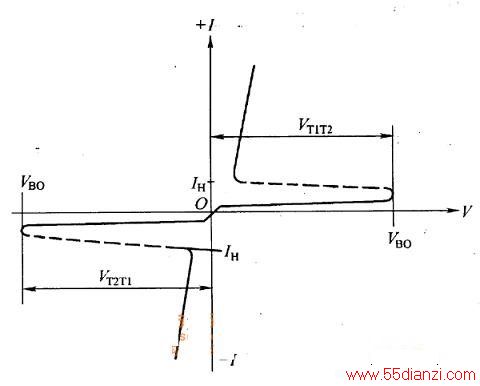

  双向晶闸管的伏安特性曲线具有对称性,如下图所示。

双向晶闸管的伏安特性曲线具有对称性

  双向晶闸管的伏安特性曲线:

双向晶闸管的伏安特性曲线

  由于双向晶闸管正、反特性具有对称性,所以它可在任何一个方向导通,是一种理想的交流开关器件。
