LED二极管的伏安特性

　　如用电池供电，那么因为LED伏安特性的非线性，很小的电压变化就会引起很大的电流变化，图中电源电压在3.3V时正向电流为20mA，如果用3节干电池供电，新的电池电压超过1.5V，3节就是4.5V以上，LED的电流就会超过lOOmA．LED很快就烧坏了。
　　

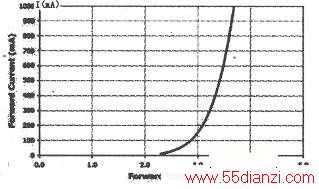

　　对于1W的大功率LED也是如此，下图中给出了Cree公司的XLamp7090XR-E的伏安特性图，从伏安特性上可以看出，电源电压的10%的变化(3.4V-3.1V)，就会引起正向电流很大的变化(从400mA变成200mA)。
