2．恒温控制器：在要求不高的场合，我们使用DNL9308的C<A输出端就能实现温度控制。如需要37℃的恒温，我们啄设A- 037，当温度低于37℃时，C<A脚输出高电平，加热器加热，温度高于（等于）37℃时，39脚输出低电平，停止加热。

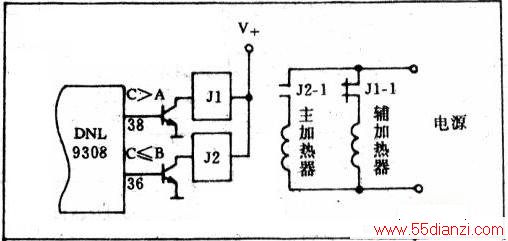

这样便能控制温度。在实践中，如果我们利用C>A及C≤B两个状态输出口进行控制，就能达到比较理想的效果。如用于控制760C—780℃热处理炉的电路（上图），我们预设比较器a为780，b为760，用两组电热器加热。当炉温低于760'C时，C<B脚高电平，继电器J2的常开触点闭合，主、辅加热器一起通电加热。温度上升．当C>B而C<A时，继电器J1常闭触点仍闭合，但J2释放，主加热器停止加热，若此时在辅加热器的加热下，温度继续上升使C>A(C>B)，则Jl吸合，辅加热器也停止加热。到温度下降至A，则继电器J1又工作，这样将温度稳定在780C间。

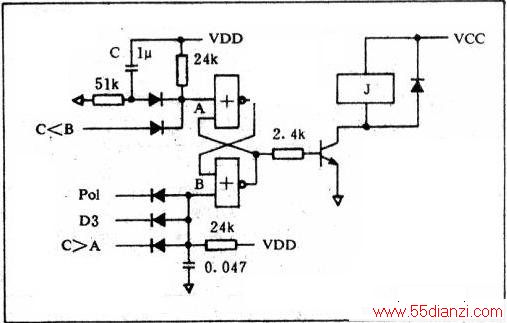

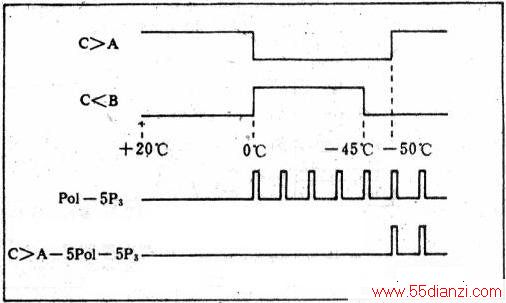

3．低温箱温度控制：（1>低温箱温度控制之一，被控温度在-45℃～-50C之间，将比较器A设定为-50℃，比较器B设定为- 45℃，这样随被控温度的变化可得C≥A及C<B的电平变化如上图（设环境温度为+20C），电路为图7。从电平变化波形图对照下图电路图，不难得出继电器J的动作过程。
通电后，由于电容C(1μF)的作用，图7中A点有一正脉冲使J动作，直至温度下降到- 50℃，B点正脉冲使双稳反转，J释放，温度开始回升到- 45℃，A点输出“1”。J又动作，如此循环，使温度保持在-45℃—-50℃之间。(2)低温箱温度控制之二，被控温度在+3℃～- 20℃之间，设比较器A为+3℃，比较器B为-20'c，这样随被控温度变化C>A和c<B电平变化如下图，电路为下图。从波形图和图不难得出J动作过程能维持温度在+3℃～-20℃之间。
