LT3021系列低压差线性稳压器的特点及应用

LT3021系列低压差线性稳压器的特点及应用

点击数:7397 次   录入时间:03-04 11:41:32   整理:http://www.55dianzi.com   元器件特点及应用

  应用领域小电流电源、电池供电的电子产品、蜂窝电话、无线调制解调器等。

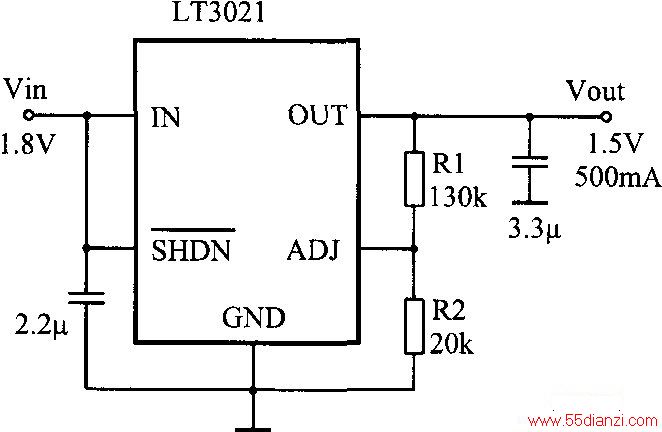

输出可调的电路

  应用电路:输出可调的电路如上图所示。输出电压Vout=O.2V(1+R1/R2)。输人电容取2.2μF,输出电容用3-3μF,贴片式多层陶瓷电容。SHDN(关闭)不用,接Vin(高电平)。

 34

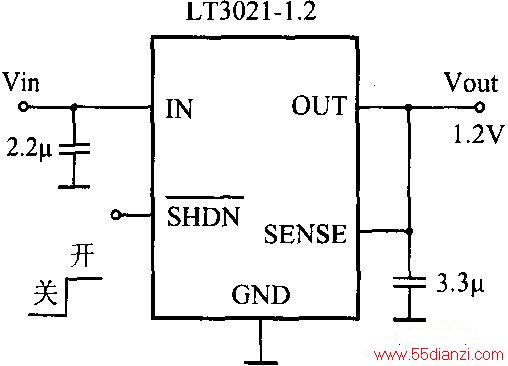

  上图为固定1.2V输出(型号为LT302l-1.2)电路,SENSE端接Vout,SHDN端接高电平时,电路工作;接低电平时,电源关闭。
