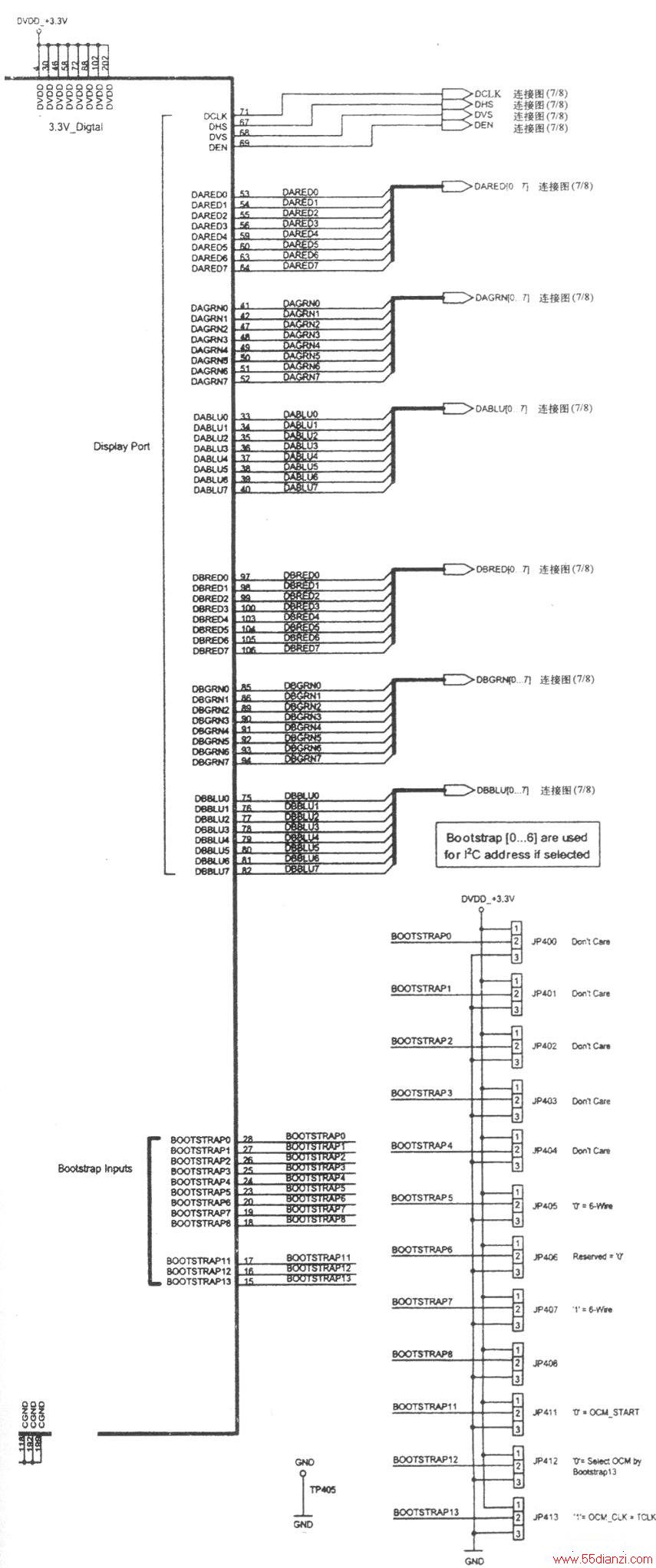

gm5010图像数字处理控制电路(a)
gm5010图像数字处理控制电路(b)
②脚(HFS/SDA)，行脉冲信号输入或串行数据信号输入。
③（29）（45）（57）（70）（87）（101）（201）（9）（21）（31）（43）（61）（73）（83）（95）（113）（118）（192）（199）脚，数字电路接地。
④（30）（46）（58）（72）（88）（102）（202）脚，用于数字电路供电，供电压3.3V。
⑤⑥⑦⑧脚，用于行数字信号输入，由U501(M6759)的②③④⑤脚提供。
⑩（22）（44）（32）（62）（74）（84）（96）（114）（119）（193）（200）脚，用于数字电路供电，供电压2.5V。
（11）（12）脚，未用。
（13）脚(RESETn)复位端，其复位电压由U503②脚输出，并受SW500控制。
（14）脚(SCAN_TEST)，测试端，接地。
（15）（16）（17）（18）（19）（20）（23）（24）（25）（26）（27）（28）脚，用于BOOTSTRAP仿真线输入，实现自举引导。
（33）（34）（35）（36）（37）（38）（39）（40）脚，显示端口，用于输出8bit蓝基色DA信号。
（41）（42）（47）（48）（49）（50）（51）（52）脚，显示端口，用于输出8bit绿基色DA信号。
（53）（54）（55）（56）（59）（60）（63）（64）脚，显示端口，用于输出8bit红基色DA信号。
（67）脚(DHS)，输出行扫描信号。
（68）脚(DVS)，输出场扫描信号。
（69）脚(DEN)，输出DEN信号。
（71）脚(DCLK)，输出时钟信号。
（75）（76）（77）（78）（79）（80）（81）（82）脚，显示端口，用于输出8bit蓝基色DB信号。
（85）（86）（89）（90）（91）（92）（93）（94）脚，显示端口，用于输出8bit绿基色DB信号。
（97）（98）（99）（10）（103）（104）（105）（106）脚，显示端口，用于输出8bit红基色DB信号。
（107）（108）（109）（110）（111）（112）（115）（116）脚，视频信号端口，用于输入8bitYUV信号，由U800(SAA7114H)提供。
（117）脚(VCLK)，时钟信号输入。
（163）（164）（167）（168）（171）（172）脚，用于输入R、G、B正反向图像信号。
（178）脚(XTAL)，时钟振荡输入，外接24MHz压控晶体振荡器。
（179）脚(TCLK)，时钟振荡输出，外接24MHz压控晶体振荡器。
（195）脚(HS)，行同步信号输入。
（196）脚(VS)，场同步信号输入。
（206）（205）（204）（203）（198）（197）（66）（65）脚，用于输入8bitGPIO信号。
（207）脚(DDC_SCL)，I2C总线时钟线，与VGA插座和U203(24LC21A)存储器相连接。
（208）脚(DDCSDA)，I2C总线数据线，与VGA插座和U203(24LC21A)存储器相连接。
（123）（129）（135）（149）（150）（153）（155）脚．用于2.5V电源供电。
（120）（128）（134）（140）（143）（144）（160）（161）（165）（169）（173）脚，用于3.3V电源供电。
（174）（176）（181）（183）（185）（187）（189）脚，用于3.3V电源供电。
