④脚( RESERVED)，保留端口，未用。
⑥脚(PD47)，显示端口47，未用。
⑦脚(PD46)，显示端口46，未用。
⑨脚(PD45)，显示端口45，用于RB1输出，送入RN12。
⑩脚(PD44)，显示端口 44，用于RBO输出，送入RN12。
（11）（21）（58）（125）（139）（149）脚，+2,5V电源。
（12）（33）（40）（65）（60）（108）脚，+3.3V电源。
（13）脚(PD43)，显示端口43，用于BA1输出，送入RN12。
（14）脚(PD42)，显示端口42，用于BAO输出，送入RN12。
（15）脚(PD41)，显示端口41，用rGAI输出，送入RN11。
（16）脚(PD40)，显示端口40，用于GAO输出，送入RN11。
（17）脚(PD39)，显示端口39，用于RA1输出，送入RN11。
（19）脚(PD38)，显示端口38，用于RAO输出，送入RN11。
（20）脚(PD37)，显示端口37，用于BB7输出，送入RN10。
（22）脚(PD36)，显示端口36，用于BB6输出，送入RN10。
（23）脚(PD35)，显示端口35，用于BB5输出，送入RN10。
（24）脚(PD34)，显示端口34，用于BB4输出，送入RN10。
（25）脚(PD33)，显示端口33，用于BB3输出，送入RN9。
（26）脚(PD32)，显示端口32，用于BB2输出，送入RN9。

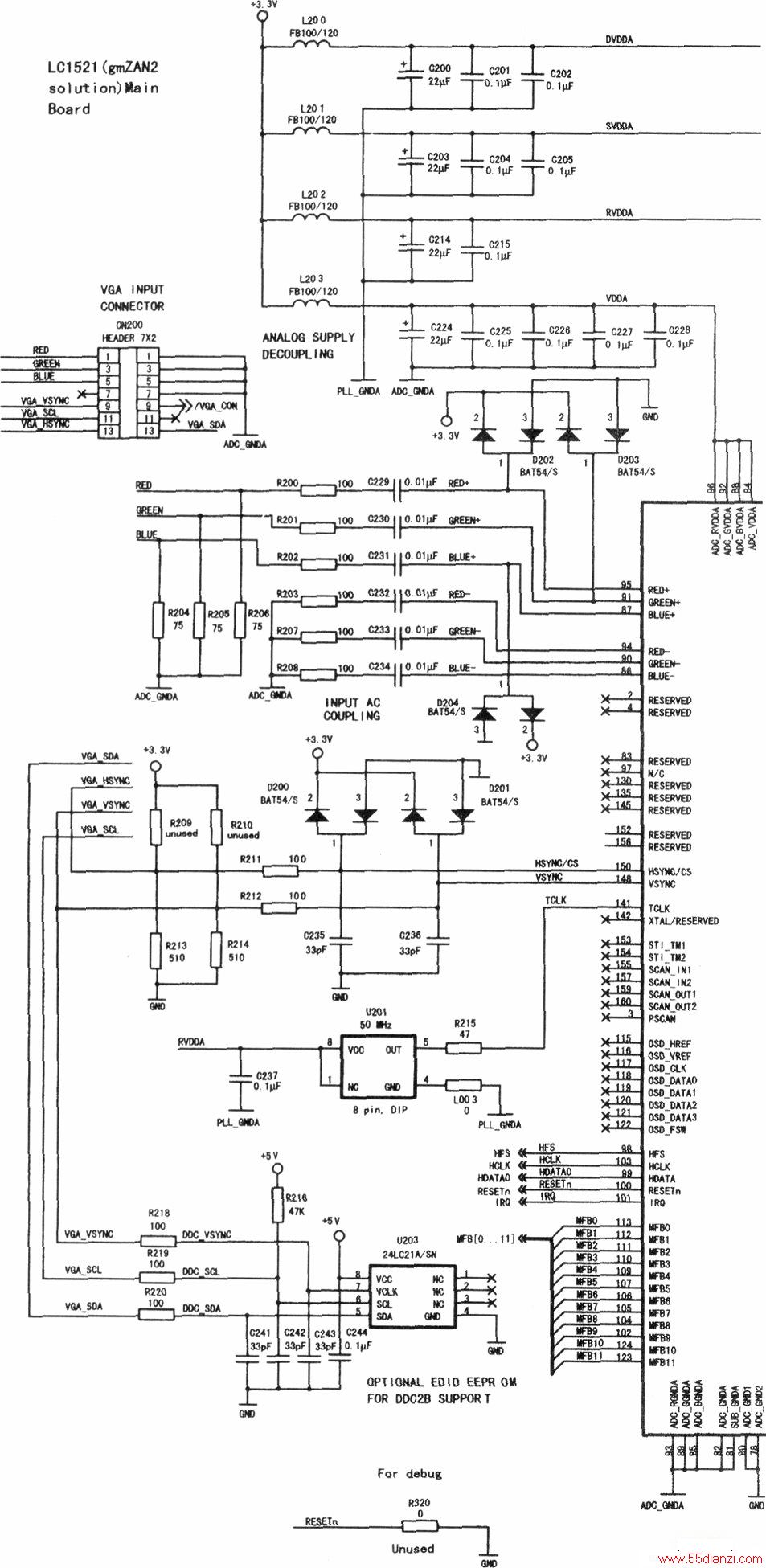

gmZAN2图像数字处理控制电路（a）
(27)脚(PD31)，显示端口31，用于GB7输出，送入RN9。
（28）脚(PD30)，显示端口30，用于GB6输出，送入RN9。
（29）脚(PD29)，显示端口29，用于GB5输出，送入RN8。
（31）脚(PD28)，显示端口28，用于GB4输出，送入RN8。
（32）脚(PD27)，显示端口27，用于GB3输出，送入RN8。
（24）脚(PD26)，显示端口26，用于GB2输出，送入RN7。
（35）脚(PD25)，显示端口25，用于RB7输出，送入RN7。
（36）脚(PD24)，显示端口24，用于RB6输出，送入RN7。
（37）脚(PD23)，显示端口23，用于RB5输出，送入RN7。
（38）脚(PD22)，显示端口22，用于RB4输出，送入RN7。
（39）脚(PD21)，显示端口21，用于输出PENAB控制信号。
（42）脚(PD20)，显示端口20，用于输出PCLK时钟信号。
（43）脚(PDISPE)，用于ZDE控制。
（44）脚(PCLKA)，用于ZCLK控制。
（45）脚(PCLKB)，未用。
（46）脚(PD19)，显示端口19，用于RB3输出，送入RN6。
（47）脚(PD18)，显示端口18，用于RB2输出，送入RN6。
（48）脚(PD17)，显示端口17，用于BA7输出，送入RN5。
（50）脚(PD16)，显示端口16，用于BA6输出，送入RN5。

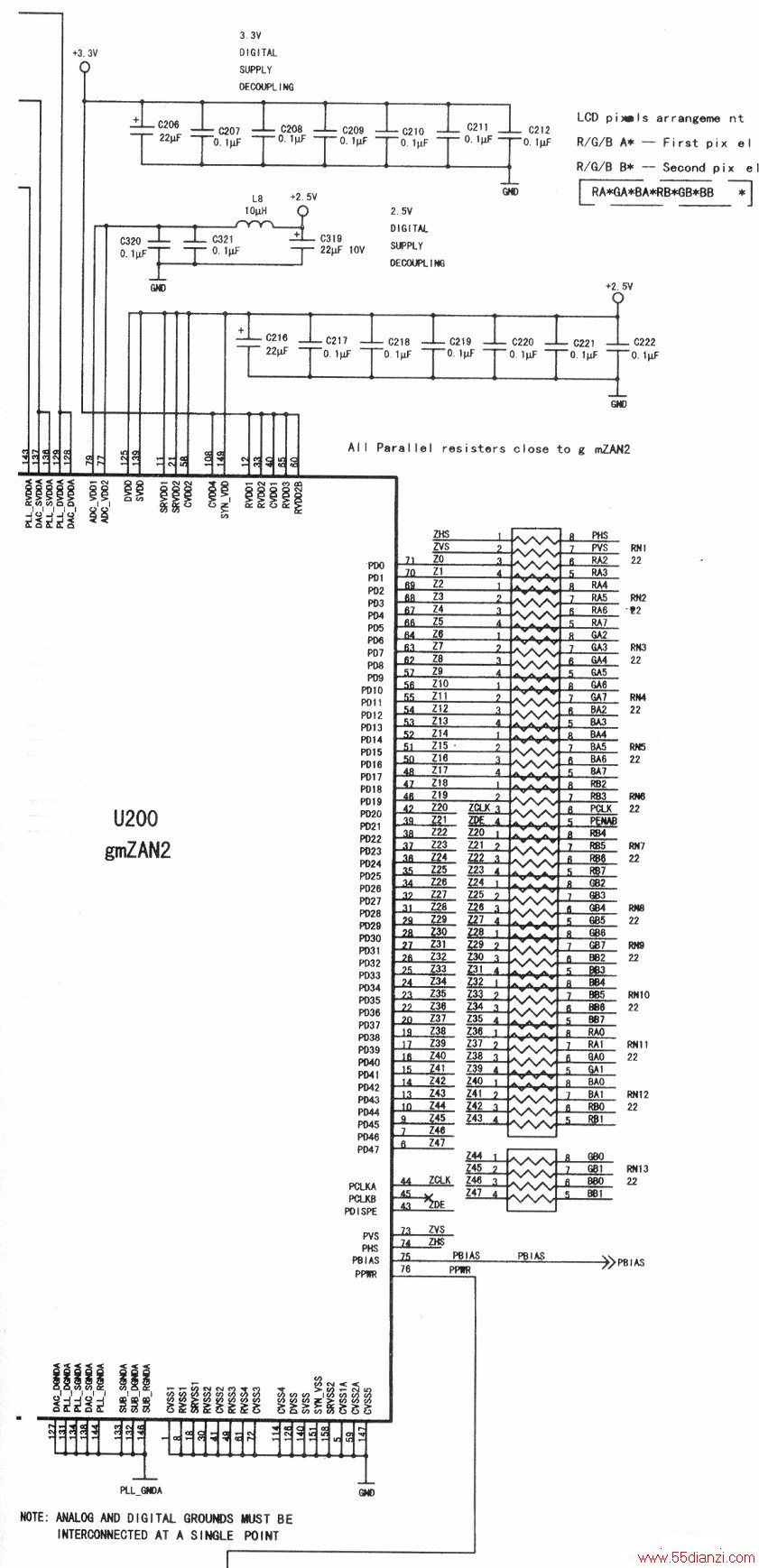

gmZAN2图像数字处理控制电路（b）
（54）脚(PD12)，显示端口12，用于BA2输出，送入RN4。
（55）脚(PD11)，显示端口11，用于GA7输出，送入RN4。
（56）脚(PD10)，显示端口10，用于GA6输出，送入RN4。
（57）脚(PD9)，显示端口9，用于GA5输出，送入RN3。
（62）脚(PD8)，显示端口8，用于GA4输出，送入RN3。
（63）脚(PD7)，显示端口7，用于GA3输出，送入RN3。
（64）脚(PD6)，显示端口6，用于GA2输出，送入RN3。
（66）脚(PD5)，显示端口5，用于RA7输出，送入RN2。
（67）脚(PD4)，显示端口4，用rRA6输出，送入RN2。
（68）脚(PD3)，显示端口3，用于RA5输出，送入RN2。
（69）脚(PD2)，显示端口2，用于RA4输出，送入RN2。其输出信号送入CN202，如下图所示。

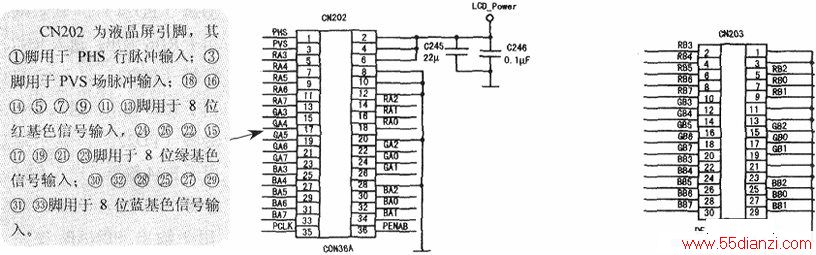

CN202/CN203液晶屏引脚电路
（70）脚(PD1)，显示端口1，用于RA3输出，送入RNI。
（71）脚(PDO)，显示端口0，用于RA2输出，送入RN1。
（73）脚(PVS)，用于ZVS输入（场脉冲输入）。
（74）脚(PHS)，用于ZHS输入（行脉冲输入）。
（75）脚(PBIAS)，用于PBIAS控制。
（76）脚(PPWR)，用于PPWR（待机）控制。
（77）（79）脚，+2.5V电源。
（78）（80）脚，模／数电路接地。
（81）（82）（85）（89）（93）脚，接地。
（84）（88）（92）（96）脚，+3.3V电源。由U202控制，如图1-20所示。
（83）脚(RESERVED)，未用。
（86）脚（BLUE-），蓝基色负极性输入。
（90）脚（GREEN-），绿基色负极性输入。
（91）脚(GREEN+)，绿基色正相输入。
（94）脚（RED-），红基色负极性输入。

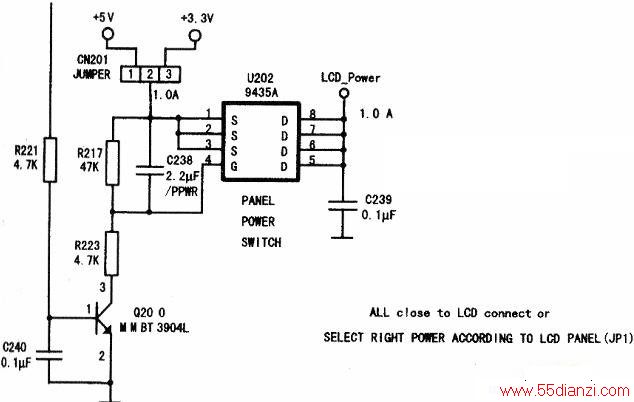

U202/（9135A）电源控制电路
（95）脚(RED+)，红基色正相输入。
（97）脚(N/C)，未用。
（98）脚(HFS)，行脉冲输入。
（99）(HDATA)，数据总线输入／输出。
（100）(RESETn)，复位。
（101）脚(IRQ)，遥控信号输入。
（102）脚(MFB9)，用于HDATA3数据总线输入／输出。
（103）脚(HCLK)，时钟信号输入。
（104）脚(MFB8)，用于HDATA2数据总线输入／输出。
（105）脚(MFB7)，用于HDATA1数据总线输入／输出。
（106）脚(MFB6)，外接10kΩ电阻于地。
（107）脚(MFB5)，外接10kΩ电阻于地。
（109）脚(MFB4)，用于RIGHT控制。
（110）脚(MFB3)，用于SELECT控制。
（111）脚(MFB2)，用于PWR-SW控制。
（112）脚(MFBl)，用于MENU菜单选择
（113）脚(MFBO)，用于LEFT控制。
（115）脚(OSD_HREF)，未用。
（116）脚(OSD_VREF)，未用。
（117）脚(OSD_CLK)，未用。
（118）脚(OSD_DATAO)，未用。
（119）脚(OSD_DATAl)，未用。
（120）脚(OSD_DATA2)，未用。
（121）脚(OSD_DATA3)，未用。
（122）脚(OSD_FSW)，未用。
（123）脚(MFB11)，用于LEDORANGE控制。
（124）脚(MFB10)，用于LED-GRN-EN控制。
（127）（131）（134）（138）（144）（133）（132）（146）脚，接地。
（130）脚(RESERVED)，未用。
（135）脚(RESERVED)，未用。
（141）脚(TCLK)，50MHz时钟信号输入。
（142）脚(XTAL/RESERVED)，未用。
（145）脚(RESERVED)，未用。
（148）脚(VSYNC)，场同步脉冲输入。
（150）脚(HSYNC/CS)，行同步脉冲输入／片选脉冲输入。
（152）脚(RESERVED)，未用。
（153）脚(STl-TMl)，未用。
（154）脚(STl-TM2)，未用。
（155）脚(SCAN．INl)，未用。
（157）脚(SCAN-IN2)，未用。
（159）脚(SCAN-OUTl)，未用。
（160）脚(SCAN-OUT2)，未用。
