PIC16F877 A/D转换器的功能介绍

　　

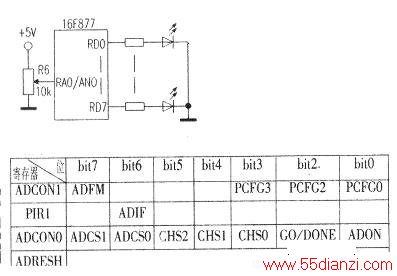

　　在附图中，把R6的可变输出（电压模拟量）端接到RAO/ANO作为模拟量输入；用D口(RDO~RD7)的8只LED显示A/D转换的结果（按二进制显示）。
　　
　　一、建立A/D转换源程序的要点
　　
　　编写10位的一路A/D转换程序看似简单，但对初学者却有一定难度，因为编写A/D转换程序时，要熟练使用PIC16F877内部的多个特殊功能寄存器。附表列出了与A/D转换有关的部分特殊功能寄存器。
　　
　　在A/D转换器中未用到的寄存器位以空白表示。
　　
　　1.A/D引脚控制寄存器ADCONlADCON1的bit0～bit3（PCFG0~PCFG3）为A/D转换功能选择位，若为1110，则表示ANO(RAO)通道是模拟量输入，其余通道为数字I/O（其他编码功能，请参见书籍介绍）。bit7(ADFM)为A/D结果格式选择位，1表示结果右移，O表示结果左移。
　　
　　2．中断标志寄存器PIR1PIR1的bit6(ADIF为A/D中断标志位，该位为l表示模数转换已完成，为0表示转换未完成。
　　
　　3.A/D操作控制寄存器ADCONOADCONO的bit0(ADON)为A/D转换允许位，该位为1打开A/D转换器，为0关闭A/D转换器；hit2（GO/DONE）为A/D转换状杰位，该位为1启动A／D转换，为0表示A/D转换已完成（A/D转换完成后该位自动清零）；bit3~bit5为A/D通道选择位，其值对应于通道号，ooo为0通道；bit6—Bit7(ADCSO、ADCSl)为A/D转换时钟选择，00:／2osc/2，01:fosc/8,10:fosc/32,11:fRC(RC振荡器)。为正确进行A/D转换，A/D转换时钟值不宜选得太小。
　　
　　4.A/D结果高字节寄存器ADRESH存放A/D转换结果的高字节。
　　
　　编写A/D转换的源程序，还会用到STATUS、OPTION、INTCON-----寄存器。
　　
　　二、PIC16F877A/D转换源程序.ASM实例

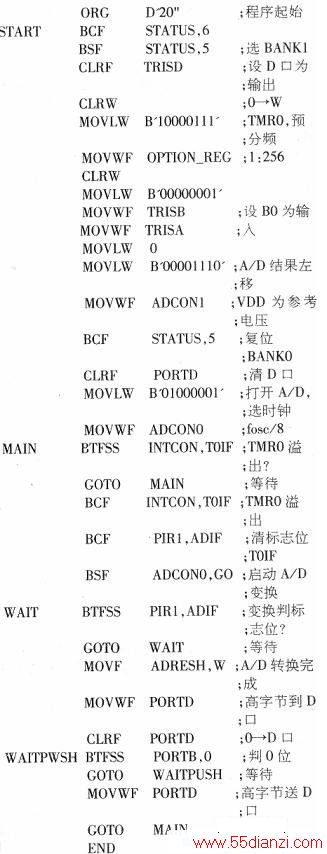

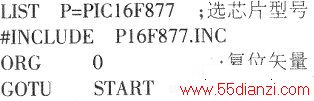

      编写的A/D转换源程序清单如下：
