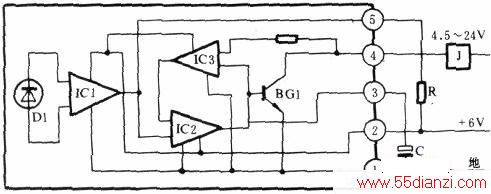

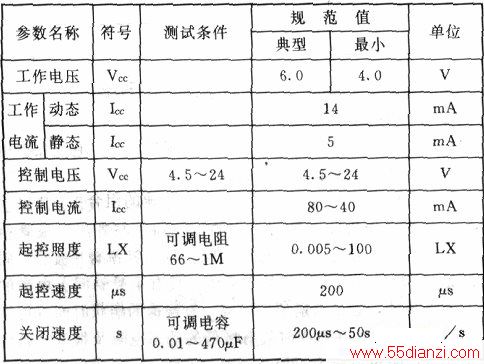

模块的外形如上图所示，内部电路如下图所示，电参数如下表所列。
模块内的光敏管Dl受光后，产生电信号，经IC1电平放大后送入IC2和IC3进行电平比较识别。识别后的电平促使BG1导通、继电器吸合，其接点即接通控制设备电源。跨接在模块2脚与5
脚间的电阻阻值决定电路工作灵敏度的高低；电阻值越大灵敏度越高，电阻值越小灵敏度越低。用户可根据所要控制的设备的照度高低选定这一电阻的阻值。跨接模块1脚与3脚的电容量决定关断时间的长短：电容量越大，关闭的速度越慢；电容量越小，关闭的速度越快。选择电容量和电阻值时可参照附表。0脚接地，2脚送入6V工作电压，4脚接控制继电器。继电器可选用工作电压为4.5～24V的，但要配接相应的工作电源。其应用电路如下图所示。
人们还可根据需要，拓宽这一技术的应用，如延腾牌汽车远灯自动变光控制器专用模块就是根据对夜间会车有关规定和技术要求进行专项设计生产的。模块外围只有3根引脚，1脚接地、2脚接控制继电器、3脚接6V工作电源。
用该模块生产的汽车自动变光器，工艺简单，工作性能稳定可靠，用户使用十分方便。该变光器与现有普通汽车远近灯自动控制器相比具有以下特点：(1)不用任何反光镜、聚光镜来增强照度，该变光器的探测孔直径只有3mm，虽受光面积极小，但能在0.05～0.1LX的照度下稳定可靠控制汽车远近大灯自动变换。(2)控制动作速度极快，会车见光时能在0.Ols关闭远灯，开启近灯；会车后能在0.Ols恢复远灯，关闭近灯。(3)体积只是现有许多汽车远近灯自动控制器的l／5，具体应用电路和外型如下图所示。
