自电表变压器初级开始使用PTC热敏电阻作过压保护以来已有十余年时间，由于热敏电阻的使用对变压器的参数匹配要求相当严格，环境温度对其保护速度影响也比较大，众多电能仪表厂家迫切希望能有一款通用的PTC热敏电阻，不用考虑电源负载的大小，不用考虑变压器生产厂家的差异，不用考虑环境温度对反应速度的影响，满足所有单相或三相表计变压器初级的过电压的要求，并能恰当地降低浪涌电压及群脉冲等对表计精度的影响。外加过电压时，短时间内立即响应，使变压器初级电压钳位在220V左右，电表正常工作。过压降低后恢复到最初工作状态。
这款复合型PTC热敏电阻。就是用来解决电能仪表企业被困扰的这些问题。将一个PTC热敏电阻和一个压敏电阻（压敏电压值根据变压器额定电压不同而不同）封装在一起，利用压敏电阻过电压时产生的电流和温度使热敏电阻响应迅速，利用热敏电阻阻值上升对电压和电流的影响反过来对压敏电阻进行保护。由于有了热敏电阻和压敏电阻之间电流和电压的综合保护效果，在不担心压敏电阻损毁的前提下，在这款复合型PTC热敏电阻的设计中，我们对压敏电阻的压敏电压和热敏电阻的额定工作电流做了大胆的设计：既能满足所有型号变压器的初级过电压保护，又能加快任何环境温度下过电压保护时热敏电阻的响应速度，还能降低群脉冲，浪涌过程中高残压对表计精度影响，保护过程完成后，由于压敏电阻散热的影响还能使变压器初级维持在220±20%的正常工作电压。
经过复合型PTC热敏电阻之后不存在一个1.9Un的过电压，我们止要求变压器能长期工作在300VAC就可以，这对载波电表要求瞬间功率输出较大的变压器而言同样的体积可以输出更大的功率。
为了验证该复合型PTC热敏电阻长期工作的可靠性。在高压老化寿命实验台上450V高压加电1分钟，断电5分钟时间1000小时；在高温老化房中70℃环境持续高压450V时间1000小时。200只样品中，热敏电阻与压敏电阻均完好无损。

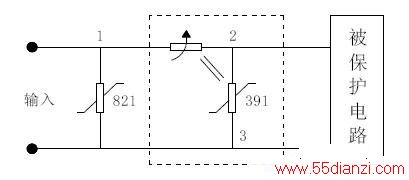

应用电路：
