一部电话坏了，有时候毛病有点怪，既使查到了原因，却找不出经济，有效的解决办法。其实，只需要在弄懂其工作原理的基础上，将电路稍做修改，或增加一点元件，许多问题都可迎刃而解。
下面介绍二极管1N4148在检修电话机中的巧妙运用。
1．HA2998(14)P/TSD-LCD话机，接通外线后，第一次取机时，如果先使用免提，免提取机无效，只有等到使用手柄后，再按免提时才有效。

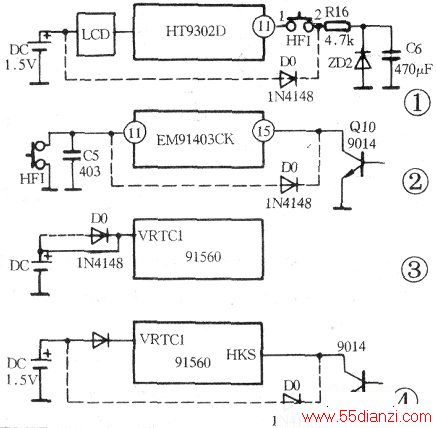

原因：由于刚接通外线，又未取机，所以就没有回路给拨号集成块电源滤波电容C6（如图1所示）充电，所以当按下免提HFI时，C6就没有能量释放给拨号集成块HT9302D的(11)脚，因此，此时按下免提取机无效。
解决办法：从显示屏用的电池正端取电压。如图1虚线部分所示，经1N4148隔离后，加至HFI的2端，问题解决。
原理：未取机时，电压由5号电池通过D0(1N4148)提供给HFI的2端，随时等待机主使用免提功能，并通过R16对06充电；取机时，06两端电压升至5.1V，并通过R16加至二极管D0，由于D0反向截止，所以对电池及LCD显示电路毫无影响。
2．HA9999(7)P/TSD- LCD话机，免提拨号正常．但手柄拨号无反应。
原因：拨号集成块EM91403CK坏，手柄拨号时，未能将接收拨号的命令打开。
解决办法：在免提输入端与手柄启动端之间跨接一个1N4148二极管（如图2虚线部分所示）之后，手柄拨号正常。
原理：这是借用免提取机拨号通道来完成手柄拨号。即手柄取机时，Q10饱和，送出低电平的HFS。此时，二极管D0（1N4148）获得低电平而导通，将低电平送至EM91403CK的免提输入端(11)脚，打开免提通道，实现了手柄拨号。
3．HA9999(7)P/TSDL-LCD话机，取机无音。
原因：1.5V电池无电压且内部短路，将供液晶屏幕显示用的VRTC1电源脚接地，导致拨号集成块91560不工作（如图3所示）。
解决办法：在电池正端接入一个D0(1N4148)二极管，把原连线去掉（如图3虚线部分所示）后，怪病解除。
原理：既使电池再短路，由于二极管1N4148的反向截止隔离作用，91560照样工作。
4．HA9999(7)P/TSDL-LCD话机，待机状态时，液晶屏幕仍处于等待拨号或计时状态。
原因：拨号集成块91560不良。
解决办法：在9014三极管C极输出端与电池之间接入一个D0(1N4148)的二极管（如图4虚线部分所示）后，显示状态正常。
原理：在待机状态时，9014不工作，由1N4148送来一个HKS信号至91560，使屏幕处于显示生活时间状态；当取机时，9014工作进入饱和状态，将HKS、1N4148短路入地，使屏幕处于等待拨号状态，由于1N4148，9014的ce结均存在一定的阻抗，所以对电池无影响。
