JL系列超声电子开关及其应用

    原理简介

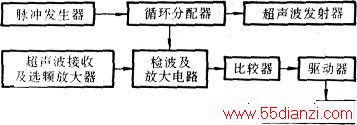

    由JL系列超声电子开关组成的超声测距式自动电子节水器的原理方框图如下图所示。结合该图简介其工作原理。

    由脉冲发生器产生的脉冲信号触发循环分配器，其输出接超声波发生器，对应于tO～t1期间内发射出一串超声波，指向探测区。循环分配器的另一路输出接至检波放大的控制门电路，并在对应于t2～t3期间内开启检波放大电路的控制门，以检出来自超声波接收器的反射波信号。由探测区来的超声反射信号经超声接收及选频放大器后，再经检波放大及比较器，由驱动电路控制开关元器件如电磁阀、继电器、可控硅等动作，实现开关功能。

    应用举例

    1．自动淋浴节水器JL～IL

    以往采用红外或其官传感技术的自动淋浴器，由于受到浴室中水蒸汽的影响，不能正常工作，因而失去了自动控制的意义。利用超声传感器能够穿透水雾的特性，较好地解决了这，一技术难题，真正实现了非接触自动控制水流开关，即人在喷头下可淋浴，人走时自动关断的功能。该产品在国内属首创，节水效果在30%以上。

    2．自动洗手器JL-1X

    由于大多数红外反射式洗手器探测距离仅在LOCm左右，应用中较难获得满意的效果。而超声技术可随意控制控测距离，可将距离控制在l0--30cm范围，方便地实现了自动洗手功能。该产品是防止病菌交叉感染的理想的卫生洁具。

    3．沟槽便池(JL-IG)、单体便池(JL-IT)、大便池自动冲水器(JL-1D)利用超声技术实现沟槽便池，单体便池及大便池的自动冲水，可根据需要分别将探测距离设定在0.2～3m之间，并采用后沿触发电路实现人离开后自动冲水5～10s的功能，既节约用水又安全卫生。较目前市场上销售的红外对射式自动冲水器具有安装方便（安装精度要求低），控制距离远等特点，节水效果在50%以上。

    以上简介的利用JL系列超声电子开关制作的各种自动节水器可广泛应用于宾馆、饭店、招待所、工矿企业、医院及民用住宅等各类卫生间，在国内具有领先地位。
