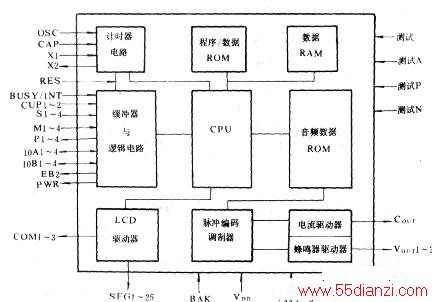

上图是MSSμ001原理框图。MSSμ001内含:四位微处理器,时钟脉冲发生器,倍压器,半压器,三倍压器.11024×15Bit(字长)的程序ROM,64×4Bit数据RAM,可分隔64段、总时间长度达22秒的语音ROM,75(25×3)段LCD驱动器,2个四位输入口,2个ROM。自然界的各种声音通过半导体掩膜技术可以直接固化在语音ROM中。如同固化了汉字信息的ROM被称为汉字库一样,我们把固化了各种语音信息的ROM称之为语音库。

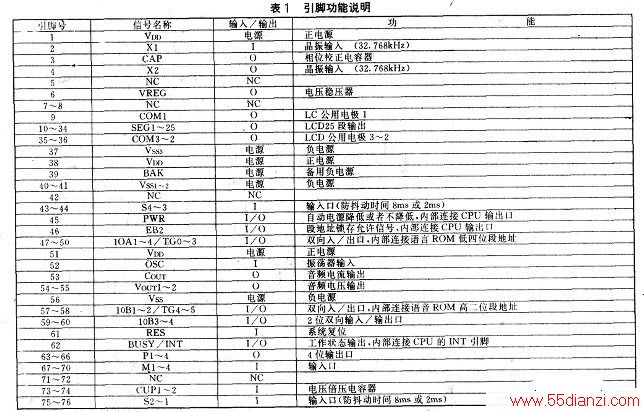

22秒语音ROM究竟可存放多少语音信息?按正常发音速度每秒钟可读3个汉字计算.22秒可存放60几个汉字语音。由表1可知.MSSμ001内部有TGO~TG56条地址线输入语音ROM进行寻址,并且内部连接CPU的1/0口,这样6条地址线一共可取64段单独语音信息,并自动拼接组合成‘段段完整的长短语句。如图语报时钟的语音ROM中已经固化了,“一”,“二”,“三”,……“十”,“现在时刻”,“点”,“分”,“上午”,“下午”等语音。当上午lO点38分按下报时键时,MSSμO01芯片内的CPU便立即发出指令,迅速将语音ROM中的“八”,“十”,“三”,“十”,“上午”,“现在时刻”等语音信息取出,并自动拼接成“现在时刻上午10点38分”,通过扬声器播放出来。MSSμ001的软件特征主要包括有79条指令,4级堆栈.2个内部中断,2个外部中断等。
