Si1143 红外接近传感器的应用

    另外在当物体接近距离非常小或者在探测范围外(不工作时)可自动进入低功耗模式，低功耗模式下的典型功耗只有20nA，而这正是便携式应用的关键特性。

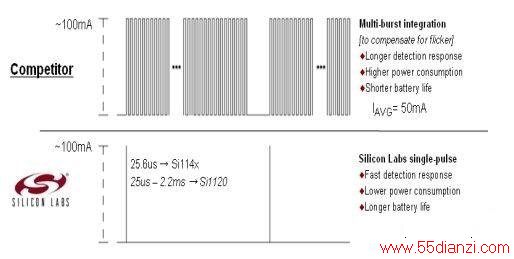

    图1SILICon Labs与竞争对手LED工作方式的对比

    2. 高灵敏度

    所有的 LED 都有一个特定的视角，一个窄视角LED 意味着发出的能量更加集中，比宽视角LED 照射的更远。这意味着使用窄视角IR LED 将在窄检测区域中形成更远的检测范围，如图2所示。另外，Si1143的LED电流可以通过软件设置在6.5mA到416mA之间的任意一个值，当在近距应用时适当的将LED发射功率调小可以节省电量消耗，同时，调大LED光功率则能够更稳定的探测更远距的物体，这样在应用和能源的利用上更为灵活和合理。

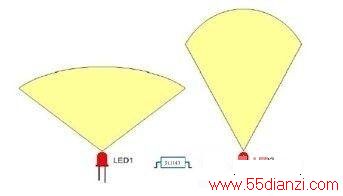

    图2窄视角和宽视角IR LED 的差异

    Si1143红外接近传感器能探测到的接近范围可达50cm，如果选择一个合适窄角的透镜和一个红外线滤波器配合使用，让红外线LED的发射半角足够小而使发射光束充分汇聚。同时，红外LED发射功率足够大时，接近范围最大可达到1m。那么此应用不仅仅只局限于手机等手持电子产品，更可广泛用于一些安全探测设备或大屏幕的仪器设备上。

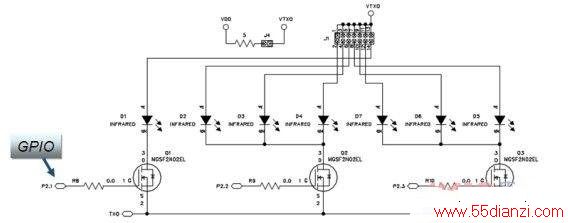

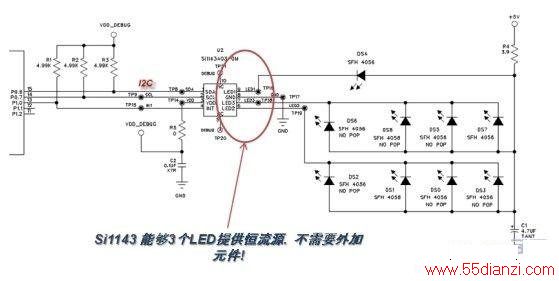

    与Si1120不同的是，Si1143带了三个LED驱动，当连接多个红外LED时，如果只有单个LED驱动(如图3所示)，则需通过MCU来控制MOS管分时驱动LED，而Si1143(如图4所示)本身就已具备3个LED驱动，所以可以直接连接到不同的LED 引脚，勿需再另加外围器件,为硬件设计节省了成本。另外，Si1143采用SMBus接口，可兼容I2C通讯，通用性更强，同时也方便软件的设计。

    图3

    图4

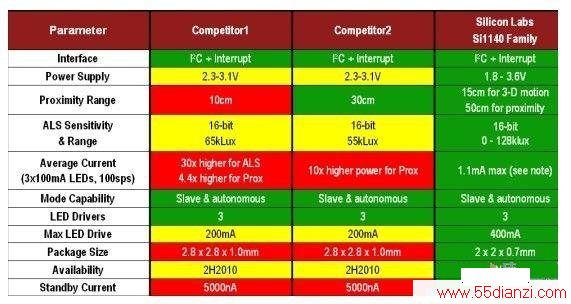

    Si1140系列红外接近传感器与竞争对手在一些性能上的对比(如图5所示)：

    图5

    综上所述，SilicON Labs 推出的Si1143红外接近感应系列产品可广泛应用于各种消费类电子产品，例如，手机、复印件、扫描仪以及卫生产品等等;同时在也可广泛应用于如触空面板、机器保险装置、安全系统、自动提款机等工业领域。
