用单片机控制液晶显示模块 LCD1602

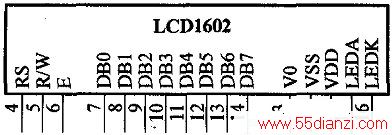

引脚号 符号  状态 功能 1   Vss   电源地 2   Vdd   电源+5V 3 V0   液晶驱动电源 4 RS 输入 寄存器选择 5   R／W   输入 读、写操作 6 E   输入 使能信号 7   DB0   三态   数据总线(LSB) 8   DB1   三态 数据总线 9   DB2   三态 数据总线 10   DB3   三态 数据总线 11   DB4   三态 数据总线 12   DB5   三态 数据总线 13   DB6   三态 数据总线 14   DB7   三态   数据总线(MSB) 15   LEDA   输入 背光+5V 16   LEDK   输入 背光地

　　VO：液晶显示器对比度调整端，接正电源瞄对比度最弱；接地电源时对比度最高。对比度过高时会产生“鬼影”，使用时可以通过—个5k左右的电位器调整对比度。  RS：寄存器选择，高电平时选择数据寄存器；低电平时选择指令寄存器。

　　R／W：读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R／W共同为低电平时可以写入指令或者显示地址；当Rs为高电平、R／W为低电平时可以写入数据。

　　E：使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。  LCD1602有11个控制指令，其功能见下表。

      指令          功能     清屏     清DDRAM和AC值     归位     AC=0，光标、画面回HOME位   输入方式设置     设置光标、画面移动方式   显示开关控制     设置显示、光标及闪烁开、关   光标、画面位移     光标、画面移动，不影响DDRAM     功能设置     工作方式设置(初始化指令)   CGRAM地址设置     设置CGRAM地址。A5～A0=0～3FH   DDRAM地址设置     DDRAM地址设置     读BF及AC值     读忙标志BF值和地址计数器Ac值     写数据     数据写入DDRAM或CGRAM内     读数据     从DDRRAM或CGRAM数据读出

　　这里只介绍几个编程时经常用到的指令：

　　1．清屏(见下表)

 RS  R/W    DB7  DB6  DB5  DB4  DB3  DB2  DB1  DB0  0    0  0    0   0   0   0   0    0    1

　　2．显示开关控制(见 下表 )。

RS  R/W    DB7  DB6  DB5  DB4  DB3  DB2  DB1  DB0  0    0 0    0   0     0    1    D    C    B

　　功能：设置显示、光标及闪烁开、关。

　　其中：D表示显示开关：D=1为开，D=0为关；

　　C表示光标开关：C=1为开，C=0为关，

　　B表示闪烁开关：B=1为开，B=O为关。

　　3．光标．画面位移(见下表)



　　功能：光标、画面移动，不影响DDR_AM。

　　其中：S／C=1：画面平移一个字符位；

　　S／C=0：光标平移一个字符位；

　　R／L=1：右移；R／L：O：左移。

　　4助能设置(见下表)

　　功能：工作方式设置(初始化指令)。

　　其中：DL=1，8位数据接口；DL=0，四位数据接口；

　　N=1，两行显示；N=0，一行显示；

　　F=1，5×10点阵字符；F=0，5×7点阵字符。

　　读写寄存器

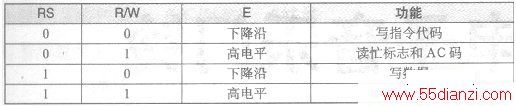

　　读写寄存器的控制时序见下表。

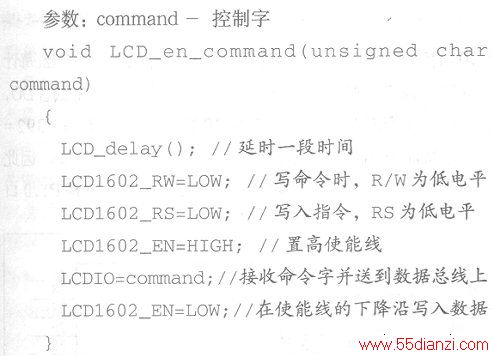

　　1．写命令函数：向寄存器写入控制字

　　典型电路

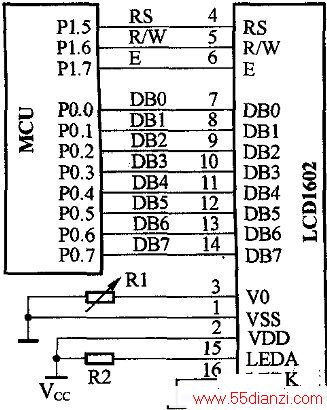

　　LCD1602的典型电路连接如下图所示。

　　说明：数据线

　　DB0～DB7接到单片机的P0口；3条控制线分别接到P1.5、P1.6、P1.7(可以根据具体的硬件电路修改这几条控制线)，电阻R1用来调节液晶显示的对比度，可以接一个5k的电位器来调节，电阻R2用来设置背光的亮度，一般情况接一个1k的电阻就可以了，当然也可以接入电位器来调节显示的亮度。技巧：一般在电路设计时，很少把液晶直接做到单片机的电路板上，而是通过一个接口电路来转接，比如在主板上留出来16根线的接口，这样就可以通过一组16根的排线来连接单片机和液晶显示器。

　　驱动程序

　　这里的驱动程序主要包括：

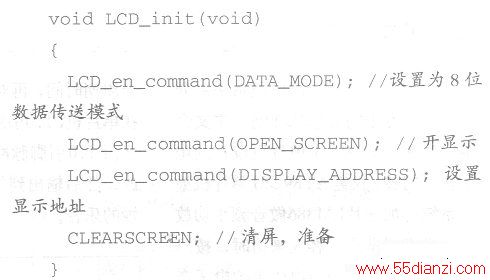

　　1．液晶初始化函数：设置液晶的工作方式

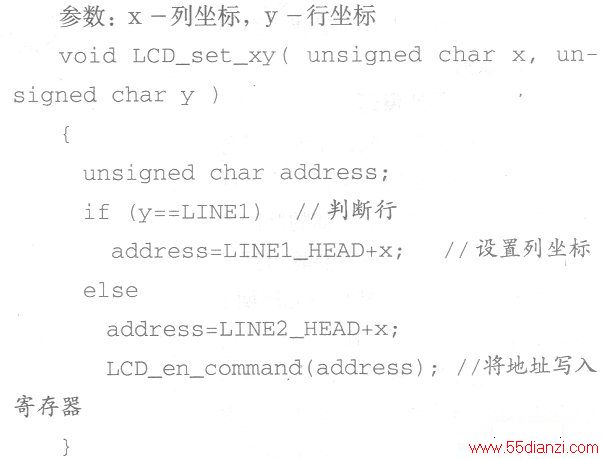

 　　2．设置显示坐标：设置字符的显示位置，行、列坐标

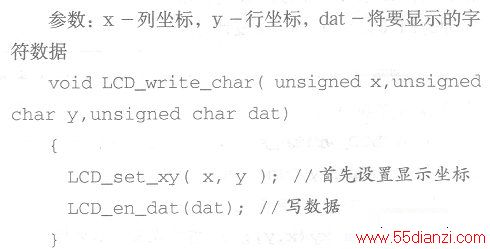

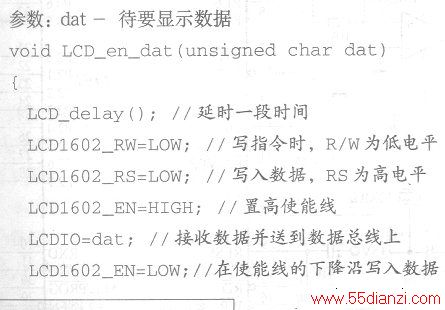

　　3．写字符函数：向液晶写一个字符

 　　4．写字符串函数：向液晶写入字符串

　　参数：x-列坐标，y-行坐标，*s-将要显示的字符

　　数据

　　void LCD_write_string(unsigned char x，

　　un8igned char y，unsi．gned char*s)

　　{

　　LCD_set_xy(x，y)；／／首先设置显示坐标

　　while(*s)／／判断是否结束

　　{

　　LCDIO=*s；／／循环调用写数据函数

　　LCD_en_dat(*s)；

　　8++：

　　}

　　}
