近年来，随着锂离子电池的材料、工艺技术及设备的发展与进步、便携式电子产品的迅猛发展，锂离子电池的性能不断地提高、品种不断地增加。
现在的离锂子电池与前几年生产的相比较，其性能有明显地提高，如下表所示。
另外，根据电子产品的使用条件不同，开发出不同封装、不同容量的电池。例如，小型扣式锂离子电池(体积是镍镉、镍氢电池的1／3)、小型圆柱形或长方形锂离子电池、中型及大容量的锂离子动力电池，以满足不同电子产品的需求。本文介绍SAFT生产的中型锂离子电池MP144350。
MP144350中型锂离子电池
MP144350是一种高性能中型可充电的锂离子电池。该电池主要特点：工作温度范围宽，适用于气候条件恶劣的场合；容易组装成体积小和重量轻的电池组；有高的能量密度：体积能量密度344Wh／立方厘米；质量能量密度143Wh／kg；极好的低温性能；在长期贮存后，即使在高温时也有极好的充电恢复性能；内部有安全保护电路；无需维护；有长的充电、放电循环(电池寿命)，在100％放电深度时，经500次充、放电后其电池容量还有初始容量的80％以上(说明充电次数大于500次)。该电池主要应用于小型不问断电源、军用装备的电源、便携式无线电、专业的便携式灯具电源(如矿灯、应急灯、应急闪光灯)、条形码读出器、便携式仪器及便携式付款终端设备等。
主要参数
MP144350的主要参数：标称电压为3．75V；额定能量为10Wh；标称容量充电到4．2V时为2．60Ah，充电到4．1V时为2．35Ah：终止充电电压为4．20±0．05V(恒流／恒压充电)：最大的充电电流2．6A(1C充电率)；充电的温度范围为-20～+60℃，在20℃充电时，充电电流为1C时，充电时间为2～3h，C／2时为3～4h，C／5时为6～7h；最大连续放电电流为5A(脉冲放电电流可达10A)；终止放电电压为2．5V；放电的温度范围为-50～+60℃。
尺寸等有关参数
MP144350的外形及尺寸如右图所示。其长方形的竖边是半圆形的 外廓尺寸为50mm(长)×43mm (宽)×14．5(高)mm：典型重 量为68g：体积为28立方厘米。
安全保护装置
MP144350内部有安全保护装置。它可以防止过热、短路保护、过充电保护及过放电保护。这增加了使用的安全性及可靠性。
典型充电及放电特性曲线
1．充电特性 下图是在20℃时以1C、C／2及C／5充电率充电 的特性(蓝色是1C充电率、绿色 是C／2充电率、红色是C／5充电率)，以恒流、恒压方式充电。曲线表示电压、电流随充电时间变化的特性。在图中可看出：充电到充满(4．2V)时所需的时间。例如用1C充电率充电时，约2～3小时。

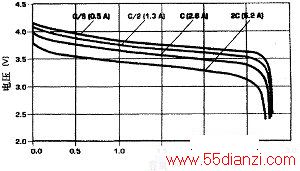

2．不同放电电流时的放电特性 下图是在20℃时以C／5、C／2、C及2C放电率时的特性。这特性对电子产品设计人员及电池使用人员是有用的。从图3中可看出：在1C的放电率时，电池的放电电压变化较平稳。
3．不同环境温度下的放电特性 下图是以C/5放电率在-50～+60℃范围内的不同放电曲线。从图4中可看出：在+20～+60℃温度范围内放电时，其放电特性差不多，而在-40～+50℃温度下放电，其性能较差，放电电压低、电池的能量也减小很多。如果要在这温度范围下工作，要注意其电压、电流能否满足产品的使用要求。
使用时注意事项
1．不能直接在电池的正负极上焊接；2．不能分解电池；3．不能拆除保护电路；4．不能焚烧电池；5．电池贮存在干燥、温度不超过30℃的地方；6．长期贮存时，电池充电到(30±15)％的状态保存。
