三种比较器的典型应用

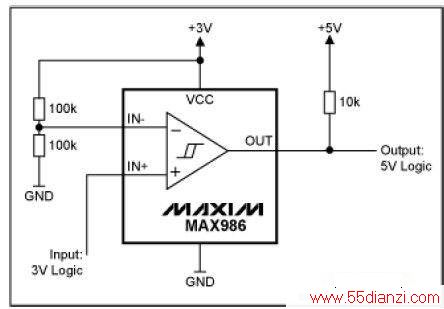

图4. 3V 至5V 电平转换器

    图5 电路解决了另一常见问题，该电路可将双极性输入(这里为正弦波)转换为单极性的方波输出，外加偏置电压为：

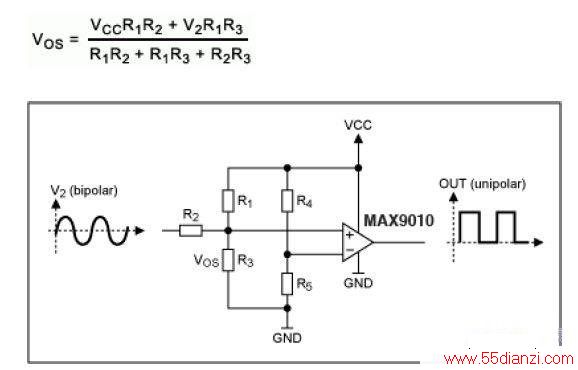

图5. 单极性比较器处理双极性信号

    两个阻值相同的电阻(R4)将比较器切换检测门限设置在电源电压的一半。图6 所示是利用四个比较器构成一个电流检测电路，可用于指示输入电流的四个范围，旁路电阻用于将输入电流转换为电压信号，R1 和R2 用于设置运算放大器的增益，并为比较器提供所需要的基准电压。R4 至R7 用来设置不同数字输出状态所对应的检测门限。

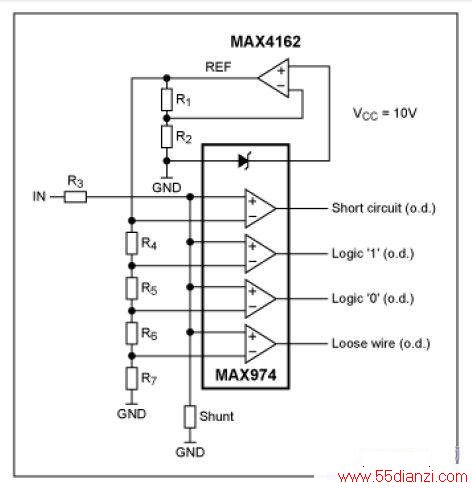

图6. 测量四个电流范围的方案
