DS90C187在实现平板电脑高清晰显示中的应用

    TI 公司的DS90C187是低功耗并串转换器(串化器)，主要用在以电池为能源的手提设备，能减小主GPU和显示器间的RGB接口尺寸。

图1 DS90C187并串转换器方框图(SISO)

    DS90C187串化器用于支持主机和平板显示器之间的双像素数据传输，可高达QXGA 2048×1536@ 60Hz。该传输器最高可以转换48位(双像素24位色)1.8V LVCMOS数据，分成两个通道，各为4数据+时钟(4D+)折合宽度接口LVDS兼容的数据流。

    DS90C187支持三种操作模式。在单像素输入/输出模式，该器件最高可以驱动SXGA+1400×1050@ 60Hz。在这种模式下，该器件将一个bank的24位RGB数据转换为一个频道的4D+ C LVDS数据流。

    在单像素输入/双像素输出模式，该器件最高可以驱动WUXGA+1920×1440@ 60Hz。在此配置中，该器件提供单，双像素转换，并将一个bank的24位RGB数据转换成两个频道的4D+ C LVDS 数据流(半像素时钟率)。在双像素输入/双像素输出模式，该器件最高可以驱动QXGA的2048×1536@ 60Hz，或QSXGA2560×2048@30Hz。在这种模式下，该器件将2通道24位RGB数据转换成2通道4D+ C LVDS数据流。在所有的模式中，该器件都支持18bpp和24bpp颜色。

    DS90C187为小型92针双排QFN封装，并采用单一1.8V电源，以最大限度降低功耗。

    DS90C187主要特性

    •在185MHz，100mW的典型功耗(SIDO模式)

    •驱动QXGA/WQXGA类显示器

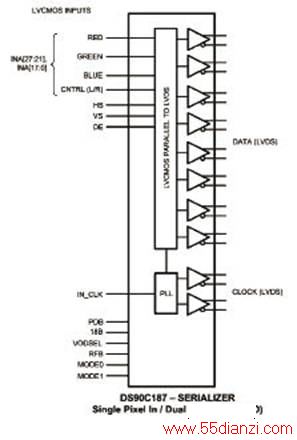

图2 DS90C187并串转换器方框图 (SIDO)

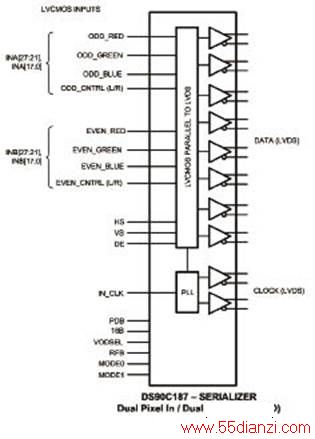

图3 DS90C187并串转换器方框图 (DIDO)

    •三种操作模式

    –单像素输入，输出(SISO)，最大105MHz

    –单像素输入/双像素输出(SIDO)，185MHz

    –双像素输入/双像素输出(DIDO)，105MHz

    •支持24位RGB，48位RGB

    •可选低功耗模式，支持18位RGB，36位RGB

    •支持3D，4D+，6D+，6D+2，8D+，8D+2 C LVDS配置

    •与FPD链接，和FlatLink去串化器兼容

    • 1.8V VDDIO，和核供电

    •接口直接与1.8V LVCMOS连接

    •在休眠模式下，小于1mW功耗

    •扩频时钟兼容

    •小型7mm×7mm×0.9mm，92针

    双排QFN封装

    DS90C187应用

    •媒体平板设备

    •电子书/笔记本电脑

    •便携式显示器

    C187EVK01评估模块

    德州仪器公司的C187EVK01评估模块(EVM)，可帮助设计者评估，DS90C187低功率1.8V双像素FPD-Link(LVDS)串化器的性能。该器件采用1.8V单电源供电，支持50MHz~185MHz(单入双出)或25MHz~105MHz(单/双入/单双出)输入的像素时钟。

    C187EVK01评估模块主要特性

    • 185MHz，100 mW的典型功耗(SIDO模式)

    •驱动QXGA/WQXGA级显示器

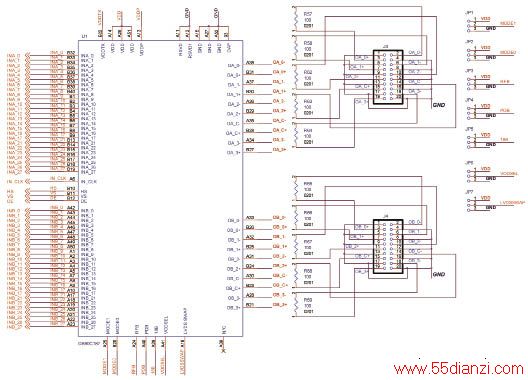

图4 C187EVK01评估模块(EVM)电路图(1)

    •三种操作模式：

    –单像素输入，单像素输出(SISO)，最大105MHz

    –单像素输入/双像素输出(SIDO)，185MHz

    –双像素入/双像素出(DIDO)，105MHz

    •支持24位RGB，48位RGB

    •可选低功耗模式，支持18位RGB，36位RGB

    •支持3D+，4D+，6D+，6D+2，8D+，8D+2 C LVDS配置

    •兼容FPD链接，FlatLink串器

    • 1.8V VDDIO，及核供电

    •在休眠模式下的功耗小于1mW

    •扩频时钟兼容

    •采用7mm×7mm×0.9mm，92引脚双排QFN封装
