在特定的工作频率范围内使用适当的匹配元件将会改善放大器的性能。正确的输入输出匹配元件确保了信号和能量从“源”到“负载”的有效传输。MAX2640的散射参数(S参数)能帮助确定在欧洲ISM频段(fCENTER = 433.92MHz)应用中元件的取值。S参数数据可以从Maxim的网站上下载。
有了S参数后，可以用MAX2640*估板(EV kit)很快地建立电路原型并进行测试。图1和表1给出了为在欧洲ISM频段工作而修改过的EV kit原理图和元件清单。注意，只需要一个输出匹配元件和一个输入匹配元件(C1是DC隔离电容)。

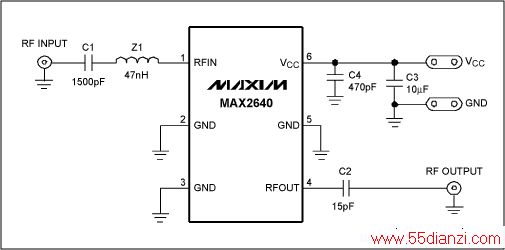

图1. 工作在欧洲ISM频段的MAX2640*估板原理图

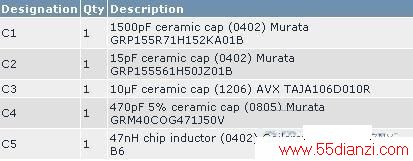

表1. 工作在欧洲ISM频段的MAX2640*估板元件清单
fIN = 433.92MHz时，MAX2640具有16.75dB的增益，-7.6dB的输入回波损耗和-19.8dB的输出回波损耗(见图2)。噪声系数可低至1.17dB。

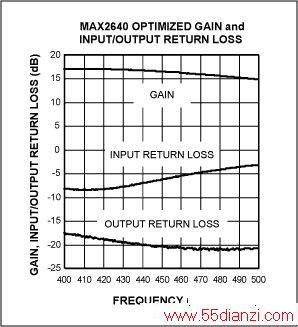

图2. 测得的在欧洲ISM频段的增益、输入回波损耗和输出回波损耗
用MAX2640的S参数对上述参数进行仿真得到相似的结果(图3)。

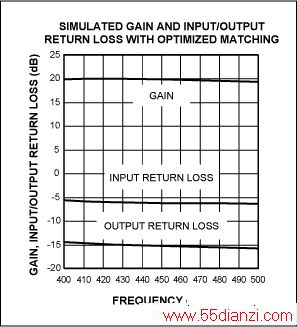

图3. 仿真得到的在欧洲ISM频段的增益、输入输出回波损耗和噪声系数损耗
