AD9271：单芯片8通道超声接收器

　　AD9271功能框图示于图1。AD9271包括8通道VGA(可变增益放大器)、LNA(低噪声前置放大器)、AAF(抗混迭滤波器)和12位ADC。这种前所未有的集成度使得便携式超声系统的信号处理电路(图2)尺寸减少50%，功耗下降25%，电路板占用面积减少38%。同时系统的噪声级别及其他性能均达到急重护理要求的水平。

图1 AD9271功能框图

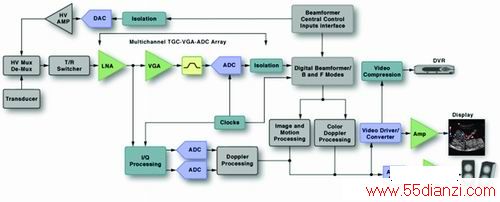

图2 超声信号链

• AD9271主要性能如下：
  *8通道LNA、VGA、AAF和ADC；
  *LNA输入噪声1.2nV/肏z@7.5MHz(典型值)，可通过SPI编程的增益为14dB/15.6dB/18dB；
  *VGA增益范围-6dB~+24dB；
  *AAF为3阶Batterworth滤波器，可在8MHz~18MHz范围内编程设置；
  *ADC：12bits@10MSPS~50MSPS,70dB SNR,80dB SFDR,串行LVDS；
  *低功耗：150mW/通道
  *过载恢复时间小于10ns
  *包含交叉点开关以支持连续波多普勒；
  *在CW多普勒模式下功耗60mW/通道；
  *灵活的断电模式；

    　　应用

    　　AD9271主要应用在便携超声设备。由它构成的超声方案支持高质量图像处理，使便携超声设备以优质的图像、更小的外形尺寸、更高的可靠性、更长的电池寿命和更低的成本提供给用户。(冰)
