三极管在电路中作开关管用

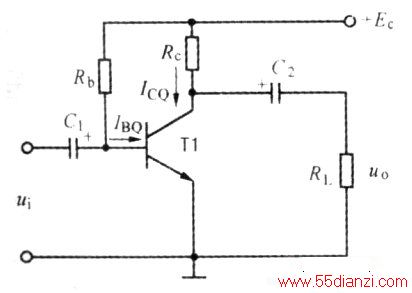

　　如上图中，当三极菅基极电流不断增大，集电极电流不可能继续增大时，三极管就进入了饱和状态。进入饱和状态后，三极菅的集电极跟发射极之间的电压将很小，可以理解为一个开关闭合了。当基极电流为0时，三极菅集电极电流为0，这时三极管截止，相当于开关断开，这样我们就可以把三极管当作开关使用，如果三极管主要工作在截止和饱和状态，那么这样的三极管我们一般把它叫做开关管。
　　
　　如果我们在上图中，将电阻Rc换成一个小灯泡，那么当基极电流为时，集电极电流为0，灯泡灭。如果基极电流从0慢慢堆加，那么小灯泡的亮度也会随之增加(在三极管未饱和之前）。
　　

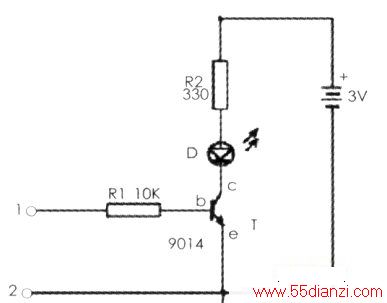

　　三极管开关电路如下图所示，注意三极管e、b、c三个管脚及发光=极管的极性不要接锗。R1是三极管基极的偏置电阻，电阻R2有限流作用，也是三极管集电极的负载电阻，发光二极管作指示管，三极管T作开关使用，电池供电。若在输入端1、2处有信号输入，三极管基极有偏量电流使三极管导通，发光=极管D发光。若1、2端没有信号输入，三极管截止，发光二极管D不发光。
