71M6541D/71M6541F/71M6541G/71M6542F/71M6542G是Teridian第四代单相计量SoC，具有5MHz 8051兼容的MPU核，低功耗RTC与数字温度补偿，闪存，和LCD驱动器。单转换器技术（single converter technology）与22位Δ-Σ（delta-sigma）ADC，三个或四个模拟输入，数字温度补偿，精密电压基准和32位计算引擎（CE）可以用较少的外部组件来支持广泛的计量应用。
71M6541/2器件支持可选的接口，连接Teridian 71M6x01系列隔离传感器，降低了BOM成本，并防磁性篡改，增强了可靠性。其他功能还包括，一个SPI接口，先进的电源管理，运行和电池模式的超低功耗，3kB/5kB共享RAM和32kB/64kB/128kB的快闪记忆体，可在现场，仪表操作时进行编程（代码或数据），以及每SEG驱动器引脚可以驱动6个LCD段。其高处理性能，和高采样率与差分输入相结合，为住宅用户提供了一个强大的计量平台。
一系列完整的代码开发工具，示范代码，参考设计，支持了电表的迅猛发展和认证，并满足了世界范围内的，所有ANSI和IEC电能计量标准。

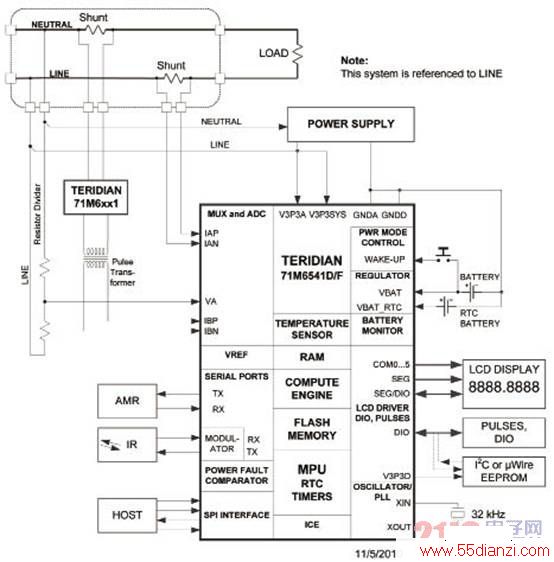

图1 71M6x01方框图
71M6x01主要特性
• 2000:1电流范围内的精度为0.1％
•超过IEC62053/ANSI C12.20标准
•两个电流传感器输入，可选择的差分模式
•电流输入可选择的增益（1或8）以支持分流
•具有可编程宽度的高速Wh/VARh脉冲输出，
• 32kB闪存，3kB RAM（71M6541D）
• 64kB闪存，5kB RAM（71M6541F/42F）
• 128kB闪存5kB RAM（71M6541G/42G）
•最多四个脉冲输出，具有脉冲计数
•四象限计量
•数字温度补偿
- 计量补偿
- TOU功能的高精度RTC，所有功率模式的晶体自动温度补偿
•独立的32位计算引擎
•具有相同校准的，46Hz~64Hz线路频率范围
•相位补偿（10）
•三种电池备份模式
- 掉电模式（BRN）
-液晶显示器模式（LCD）
-睡眠模式（SLP）

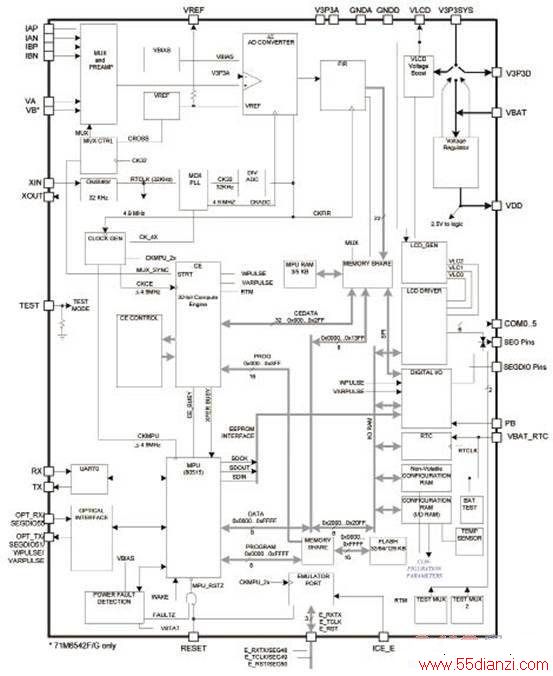

图3 带71M6x01绝缘传感器的71M6541D/F/G框图
•休眠模式电源1μA
•具有闪存安全性
•系统内程序更新
• 8位MPU（80515），最高5 MIPS
•掉电模式的全速MPU时钟
• LCD驱动器
-最多6个通用引脚/多达56个引脚
• 5V LCD驱动器与DAC
•多达51个多功能DIO引脚
•硬件看门狗定时器（WDT）
• I2C/MICROWIRE®EEPROM接口
• SPI接口具有闪存程序能力
•用于红外和AMR 的2个UART
•红外LED驱动器与调制
•工业温度范围
• 64引脚（71M6541D/F/G）和100引脚（71M6542F/ G），无铅（Pb）LQFP封装
www.55dianzi.com
该演示板为预编程，在71M6541F IC 的FLASH存储器中具有演示程序（演示代码）。此嵌入式应用的开发是为了进行全方位的，低级别的功能调用，以直接管理外围设备，闪存编程和CPU（时钟，定时，节能等）。
演示板上的71M6541F IC是预编程和预校准的，用于板上50μΩ、120μΩ分流。该演示板进行硬件修改（很容易）后，也可被用来操作CT。此配置将需要一个不同版本的演示代码。

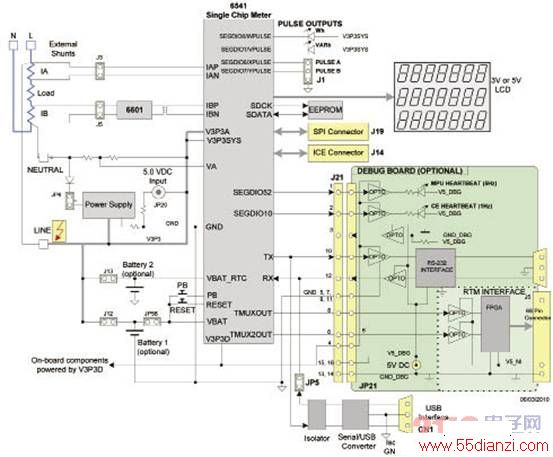

图4 DB6541 REV2.0演示板和调试板基本连接图
DB6541 REV2.0演示板包括:
•演示板DB6541 REV 3.0包含有71M6601或71M6201的远程传感器接口和一个71M6541F集成电路（预装的演示程序）；
• 5VDC/1000mA通用墙上变压器，带2.5mm插头（Switchcraft 712A兼容）；
• USB电缆；
• CD-ROM中包含文档（数据表，电路板原理图，物料清单，布局），演示代码（源代码和可执行）和附件；
•基于ANSI，拥有50μΩ分流电阻 器（可选，只用于ANSI包）或两个120μΩ分流电阻。
