PKS607:单片式高峰值输出功率型离线式开关电源集成电路

PKS607:单片式高峰值输出功率型离线式开关电源集成电路

点击数:7872 次   录入时间:03-04 11:39:06   整理:http://www.55dianzi.com   元器件特点及应用

  PeakSwitch系列单片IC集成了700VMOSFET和低压控制电路,集成了自动重启动、延时热关断保护以及能够降低EMI的频率抖动功能,自适应开关频率调节技术在空载条件下可以低至1kHz以下,在交流265V输入条件下的空载功耗能够维持在200mW的水平。采用PeakSwitch系列单片IC能够设计出符合当前所有的节能标准的电源,包括“能源之星”协议中的有关打印机的能效标准。

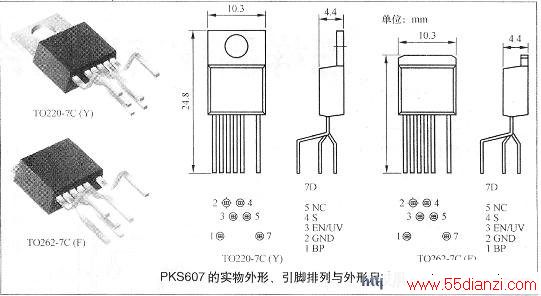

  PKS607有两种封装形式:Y封装(TO220-7C)和F封装(TO262-7C),它的实物外形、引脚排列与外形尺寸参见下图,

PKS607外形、引脚排列与外形尺寸图

主要技术参数见下表,

符号 一般中文含义 单位 典型值 Vbf BP脚的电压 V 5.8 BP IIF 功率系数 AAkHz 2493 Ilimit D引脚最大电流 A 3 Llh41T DCmax 最大占空比 % 65 LtAX fosc 工作频率 kHz 277 帖C Iinit 初始电流 mA ≥2.25 (NIT Rds(on) 饱和导通电阻 Ω 3 BVdss 击穿电压 V ≥700

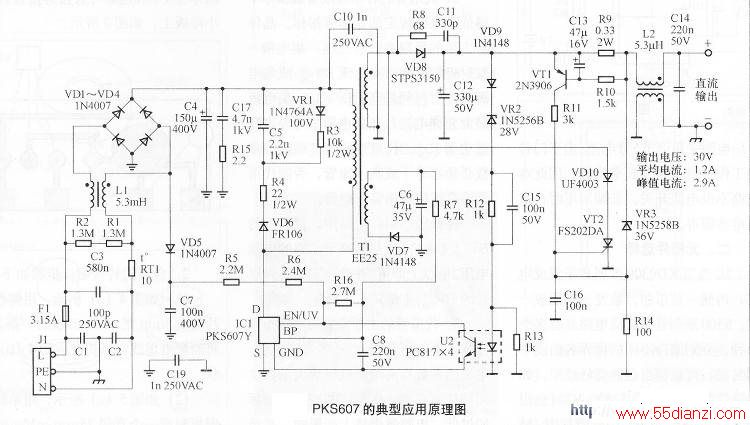

典型应用电路图参见下图。

PKS607典型应用电路图
