ADP3806：高效开关型锂离子电池充电管理集成电路

　　ADP3806的恒流充电终止电压能够通过外部端子(15脚)选定，也可以通过两个外部电阻在比较宽的范围内设定，外部端子选定时精度优于±0.7％，充电电流也可以在很宽的范围内连续调节，这种调节既能由外围电阻设定，也可以通过系统主机实现可编程控制。这种灵活的高精度终止电压控制机制和弹性的充电电流控制机制可以有效提高锂电池充电的安全性。ADP3806有2种型号供用户选择以实现对恒流充电终止电压的不同要求：

　　ADP3806、ADP3806-12.5，恒流充电终止电压分别由外部电阻设定为12.525V／16.7V、12.6V／16.8V。

　　ADP3806内部还额外集成了一组电流检测电路并且有独立的检测信号输出端子和限流控制输出端子，可以用于系统中任何需要电流控制的电路单元。

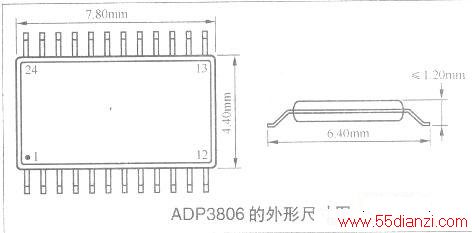

　　ADP3806采用24引脚的TSSOP扁平封装，其引脚排列与外形尺寸参见下图，

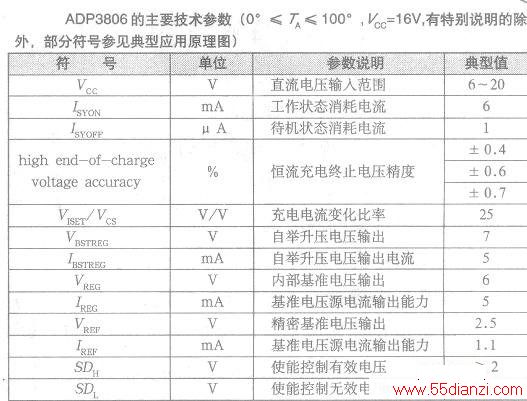

主要技术参数见下表，

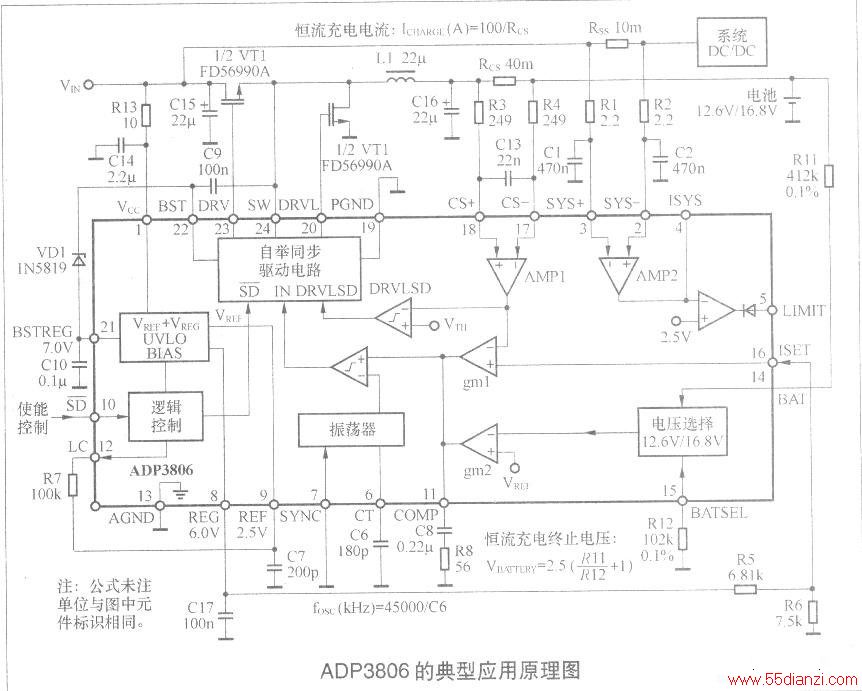

内部等效电路简图和典型应用电路参见下图。
