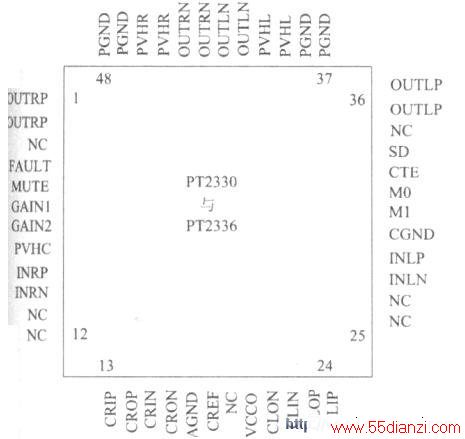

PT2330和PT2336均采用48引脚LQFD小外形封装，引脚排列相同，如下图所示。其中，引脚10(IN-RN)为右通道音频输入端，引脚27(INLN)为左通道音频输入端，引脚1(OUTRP)和引脚2{OUTRP)为右声道正输出端，引脚43(OUTRN)和引脚44(OUTRN)为右声道负输出端，引脚35(OUTLR)和引脚36(OUTLR)为左声道正输出端，引脚41(OUTLN)和引脚42(OUTLN)为左声道负输出端。
PT2330/PT2336是采用大功率CMOS工艺研制的模拟立体声输入D类功率放大器芯片PT2330/PT2336内置静音功能、电压增益选择、咔嗒声与噼噗声抑制、5V的稳压器、过热保护，短路保护和电源电压检测保护电路。在Po=IW、Rl=8Ω和f=lkHz下)PT2330和PT2336的谐波失真THD分别为0.02%和0.03%。在8Ω的负载下，PT2330和PT2336的效率分别高于93%和90%。与AB类功放IC比较，PT2330/PT2336除具有效率高和谐波失真低优点外，还具有热耗散低和音质好等特征，并且仅需要较少的外部元件，易于设计。
应用电路

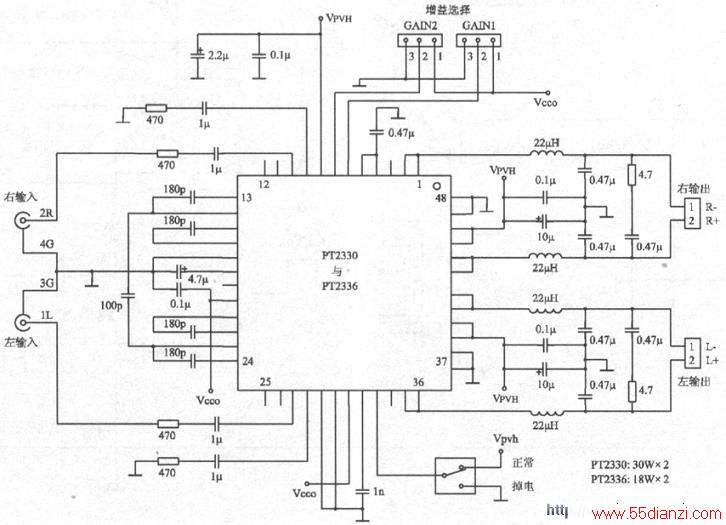

PT2330和PT2336的典型应用电路完全相同，如下图所示.模拟立体声音频信号分别从IC引脚10和引脚27输入，右声道和左声道输出PWM信号经滤波器滤波转换为模拟音频信号加至扬声器负载(R+与R-及L+与L-分别连接扬声器)。IC的引脚20输出5V的电压VCCo加至IC的引脚MO，并为增益选择电路提供偏置。IC内的功率级(H桥)电源电压Vpvh由IC引脚45和46施加。当IC引脚33(SD)连接VpvhH时，系统正常工作；茗引脚33(SD)接地,IC因掉电(电源关断)而关闭。PT2330在Vpvh=15.3V和Rl=3Ω下，最大输出功率为30W×2，PT2336在Vpvh=15.5V和Rl=6Ω下)最大输出功率为l8W×2。
