3W优质BTL功放集成电电路FAN7040

　　FAN7040采用20引脚扁平封装结构，其显着的特点有：性能优良，但是电路比较简单，内部元件少、自身功率损耗小。具有过热保护和短路保护功能，静噪和开机、关机时扬声器中不会产“卟卟”的声音。主要应用于电视机、显示器、台式电脑和笔记本电脑，也适用于电池供电的便携式收录机和收音机。130mA电流输出时，还可以应用于单端输出的耳机电路。

各引脚功能

    1     NC 空     2     NC 空     3     NC 空     4     vCC 电源电压     5     IN 信号输入     6     SGND 信号地     7     vc 直流音量控制     8     NC 空     9     NC 空     10     NC 空     11     NC 空     12     NC 空     13     NC 空     14     OUT+ 输出正     15     PGND 功放级地     16     NC 空     17     OUT- 输出负     18     NC 空     19/20     NC 空

极限使用参数

参数名称 参数符号  参数值   单位 最大电源电压     Vccmax     18     V 最大输入电压     VPIN5、VPIN7     5.0     V 反复峰值输出电流     IORM     1.25     A 非反复峰值输出电流     IOSM     1.5     A 功耗     PD 内部限制     W 存储温度     TSTG -55—+150     ℃ 结温     TJ     150     ℃ 热阻     Rthj-8     70 ℃/W

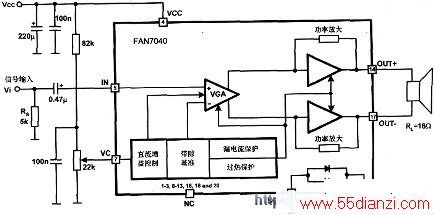

典型应用电路图
