DC-DC开关电源稳压集成电路

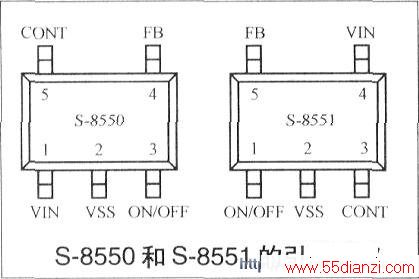

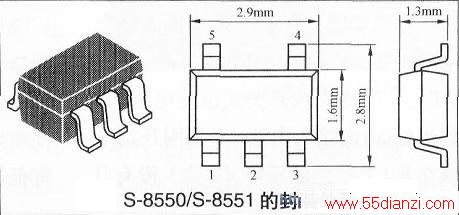

　　S-8550采用5引脚的SOT235封装，下图是它的封装外形图，因为器件很小，实际器件上标注的是器件代号，R5A表示S-8550，R5C表示S-8551。

需要额外说明的是，小封装器件很多都采用类似的标识，所以上述标注只有确定是S-8550或者S-8551的情况下才是如此。下表是S-8550的主要技术参数表，下图是它的典型应用原理图。

　　S-8550的主要技术参数(Vdd=3.6V．Vout=1.8V．Ta=25℃．有特别说明者除外)

符号 参数说明 典型值 Vin 工作输入电压范围 2．0V～5．5V Vout 输出电压范围 1.1V～4．0V  Topr 工作环境温度范围   -40℃～+85℃ Pd 最大耗散功率 600mW  Vfb 反馈电压 0．6V △Vpb／△Ta 反馈电压温度系数 ±100ppm／℃ Isss 待机状态消耗电流(Von/off=0V) ≤1μ A  Rpfet 集成的P沟道VMOS导通电阻(Icont=+100mA) ≤600mΩ Rnfet 集成的N沟道VMOS导通电阻电阻(Icont=-100mA) ≤500mΩ Ilim 限流保护限制电流 1A fosc 振荡器振荡频率 1．2MHz  Tss 软启动时间 1ms
