DC-DC开关电源稳压集成电路

　　一般我们把输入电源轨在72V以内的电压变换过程称为Dc—Dc变换，常见的电源轨有车载与通信系列和通用工业与消费系列，前者使用的电源轨一般主要有48v、36V、24V等，后者则一般在24V以下，不同应用领域规律不同，比如在Pc中常用的有12V、5V、3．3V等，模拟电路电源轨常用的是5V，数字电源轨常用的是3．3V等。为了提高效率和功率密度，Dc～Dc开关电源的开关频率在逐年提高，低压小功率应用已经提高到了2MHz以上，中、大功率应用也在向1MHz迈进。

 　　LM25576：3A单片降压开关稳压器

　　今年NSC(美国国家半导体公司)先后推出了6款SIMPLESWITCHER@系列电压变换器，LM25576是其中的最新成员，它采用模拟电流控制模式(ECM)，降压式电路结构，内部集成了170mΩ的N沟道MOSFET功率开关，适应6V～42V的直流输入电压，开关频率由外部电阻在50kHz～1000kHz之间自由选择，连续电流输出能力3A。

 　　LM25576设置了单独的使能控制端了(2脚)、软启动端子(11脚)、频率同步端子(5脚)，允许使用系统频率或者多片IC以同一频率协同工作。LM25576集成的保护控制功能包括逐周期限流控制、短路保护以及过热关断功能，同时还提供网上EDA在线工具WEBENCH@支持。

　　SIMPLESWITCHER@系列降压稳压器的主要特征是首次使用了获得专利的ECM技术。使用此项技术的该系列降压稳压器在适应宽范围输入电压的同时，开关频率最高达到了1MHz，而且提高了PWM信号的控制精度，从而提高了电源在轻载／空载条件下的动态性能。

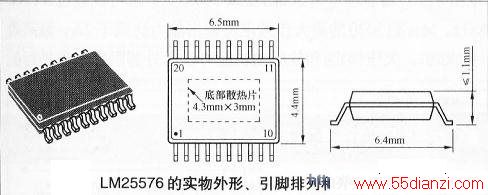

　　LM25576采用底部带有散热焊盘的20引脚的TSSOP20封装，它的实物图形、引脚排列和外形尺寸参见图1，

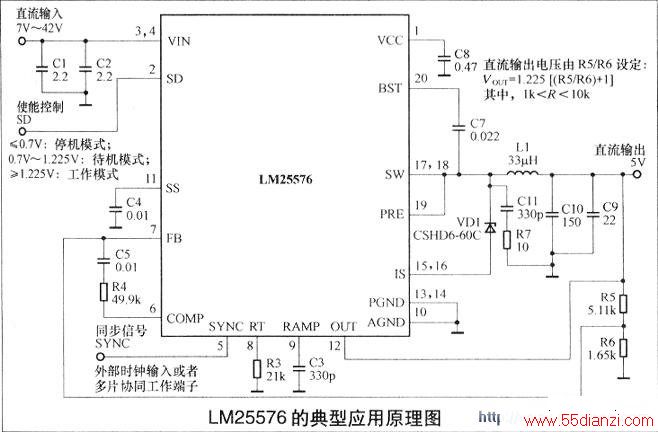

主要技术参数见下表，引脚定义和典型应用原理图参见下图，它的电子数据文档可以从www．national．com／ds．cgi／LM／LM25576．pdf下载。

 　　LM25576的主要技术参数(Vin=24V．Tj=25℃，有特别说明者除外）

 技术参数     典型值 工作电压范围     6V～42V 工作温度范围     -40℃～+125℃ 最低输出电压     1．225V 开关频率范围     50kHz～1MHz 振荡器外同步频率，Rt=11kΩ     ≥550kHz  vCC端电压     7．15V  vcc端欠压锁定阈值     5．35V 功率开关导通电阻     700mΩ 功率开关开启电压     3．8V 逐周期限流控制电流     ≤5.1A 对于CCM，最小负载电流     250mA 最大负载电流     3A 基准电压     1．225V 误差放大器直流增益     70dB

www.55dianzi.com

　　MAX15020是Maxim(美信)公司推出的降压式拓扑电压型单片DC～DC开关稳压器，它的突出特点是输出电压可以通过从REFIN端子输入的外部直流电平调节，也可以由连接于FB端子的电阻分压网络设定，直流电子凋压优先，输入电压范围7．5V～40V，输出电压0．5V～36V可调。另外，REFIN端子外接RC滤波电路，也能接受PWM形式的控制信号。

　　MAX15020采用前馈电压控制模式，开关频率可以FSEL端子选定为300kHz或500kHz，也可以通过SYNC端予使用外同步方式，同步频率范围是100kHz～500kHz。MAXl5020的最大连续电流输出能力达到了2A，最高效率为95％。MAXl5020集成的UVLO(undervoltageLOCkout，欠压锁定)和软启动功能可以由外部阻容元件进行配置，其他保护功能还包括逐周期限流控制、“打嗝方式”的输出短路保护以及过热关断保护。

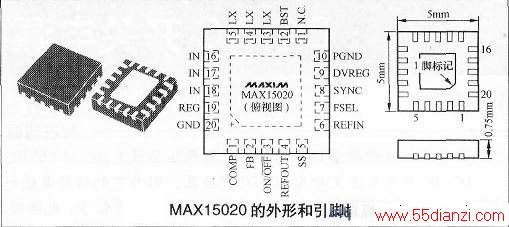

　　MAXl5020采用无引脚的20端子的TQFN20封装，推荐的应用领域包括车载电源、工业电源、通用降压稳压电源、打印机的打印头驱动器电源等，它的外形和引脚排列如下图所示，

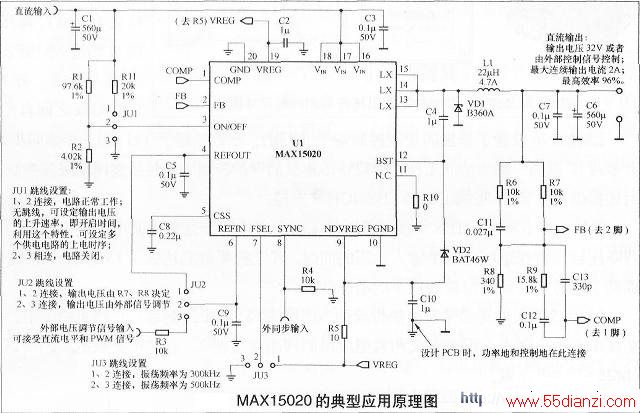

主要技术参数见下表，典型应用电路参见下图，电子数据文档可以从datasheets．maxim-IC．com／en／ds／MAX15020．Ddf下载。

　　MAX15020：带直流电子调压功率的降压式DC-DC开关稳压器附表MAX15020的主要技术参数(Vin=36V．f=1kHz、Ta=25℃有特别说明者除外）

参数符号 技术参数说明 典型值 Vin 输人电压范围   7．5V～40V Ishdn 停机模式待机电流   ≤15 μA Fsw 自振荡频率由1 7脚设定 300kHz／500kHz Fsync 外同步频率范围，7脚与19脚相连   100kHz～500kHz DMAx 最大占空比，自振荡，Fsw=300kHz   90％ Iilim 逐周期限流控制阈值   3.5A  UVLOrising 欠压锁定阈值，电压渐升   ≤7．45V  UVLOealling 欠压锁定阈值，电压渐降   ≥7.0V Von/odd 使能控制开启电压   1．225V Iss 软启动充电电流，对5脚电容充电   ≤26μ A Tshdn 热关断温度   160℃     可调输出电压范围   0.5V～36V     工作温度范围   - 40℃～+125℃   工作消耗电流   1.6mA     内部功率开关导通电阻   ≤350m Ω

www.55dianzi.com

　　NCP3063系列的重点是在保持效率不降低的条件下提高了开关频率，同时也部分改进了内部控制电路。这个系列的峰值电流输出能力与MC34063系列一样，都是1．5A，对于单芯片更高功率输出的应用，还可以选用峰值电流输出能力为3．4A的NcP3163系列。

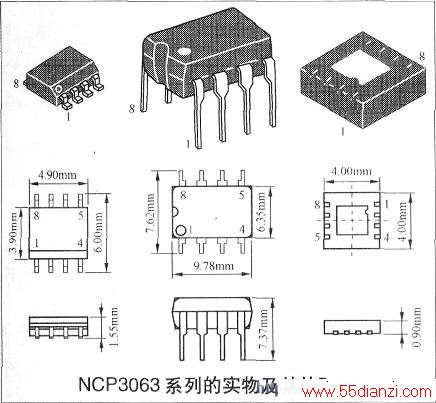

　　NCP3063系列包括NCP3063、NCP3063B、NCV3063二个型号，主要差别是适用的工作环境温度不同。NCP3063系列的典型实际应用包括通用型小功率非隔离DC-DC电源、通用型的LED驱动电源、通用型的电池充电电路等。下图中的各图是这个系列的封装外形图，

下图是其内部电路框图，附表是其主要的技术参数，为了比较，同时也列出了MC34063系列的相应参数。NCV3063的升压式拓扑的典型应用原理图参见图3，其他电路拓扑请参考其电子数据文档www．onsEMI．com／Dub／COllat-eral／NCP3063DATASHEET．PDF。

　　NcP3063的主要技术参数及其与Mc34063的对比(VCC=5V．有特别说明者除外)

技术参数     典型值 NCP3063系列 MC34063A系列 Vcc(最大工作电压)     40V     50V Isw(Output switch currcnt，最大输出开关电流)     1.5A     1.5A Fosc(Frequency Operation，工作频率范围)     ≤1 50kHz     ≤100kHz  Precision Reference(电压精度)     1．5％     2％ 带有滞后控制功能的逐周期电流控制     有   无 8脚功能     空脚   驱动管集电极

www.55dianzi.com

　　S-8550:同步整流降压式单片DC-DC开关稳压器

　　S-8550是SII(精工仪器公词)公司推出的同步整流降压式单片DC-DC稳压器，具备大输出电流、高效率特性，采用小型SOT封装，适合高密度安装，主要针对移动与便携媒体设备应用，输入电压范围2．0V～5．5V，输出电压由外部分压电阻网络设定，实际输出电压范围是1．0V～4．0V，连续电流控制模式(CCM)，最火连续输出电流600mA，典型开关频率1．2MHz，典型效率92％，集成了欠压保护、限流控制和软启动功能，使能控制端子，针对不同电路布局，还有S-8551可供选择，二者的区别只是引脚排列不同，下图是二者的引脚定义。S-8550有一个特点是可以工作到100％占空比，即使输入电压低于设定的输出电压，IC仍然会正常工作，只是不再有稳压能力，输出电压略低于输入电压并随输入电压的变化而变化。
