    MAX5033为易于使用、高效率、高压、降压型DC-DC转换器。

图1 MAX5033引脚图

 图1 MAX5033引脚图

      MAX5033工作于高达76V的输入电压,空载时仅消耗270&mICro;A的静态电流。脉宽调制(PWM)转换器重载时工作在固定的125kHz开关频率,轻载时可自动切换到脉冲跳频模式,以达到低静态电流和高效率。MAX5033包括内部频率补偿,简化了电路应用。器件内部采用低导通电阻、高电压DMOS晶体管,以获得高效率和降低整个系统成本。此器件包括欠压锁存、逐周期限流、间歇模式输出短路保护及热关断功能。

      MAX5033可提供高达500mA的输出电流。提供外部关断模式,具有10µA (典型)的关断电流。MAX5033A/B/C型号分别提供固定的3.3V、5V或12V输出电压;MAX5033D提供1.25V至13.2V的可调输出电压。

      MAX5033采用节省空间的8引脚SO或8引脚塑料DIP封装,工作在汽车级(-40°C至+125°C)温度范围内。

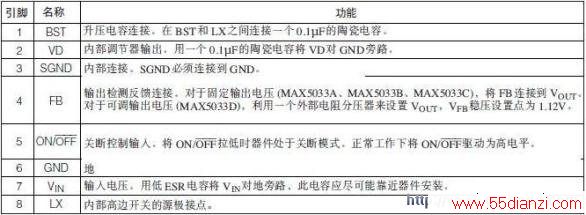

图2 MAX5033引脚功能说明

图2 MAX5033引脚功能说明

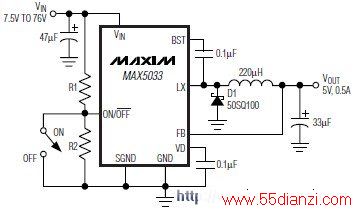

图3 MAX5033典型工作电路

图3 MAX5033典型工作电路

      MAX5033关键特性

      7.5V至76V的宽输入电压范围

      提供固定的(3.3V、5V、12V)及可调的电压(1.25V至13.2V)

      500mA输出电流

      效率高达94%

      内置0.4Ω高端DMOS FET

      空载时,270µA的静态电流;10µA的关断电流

      内部频率补偿

      固定的125kHz开关频率

      热关断及短路电流限制
