(15)预偏置起动

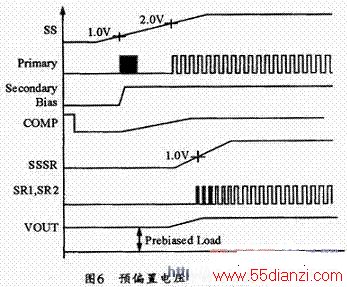

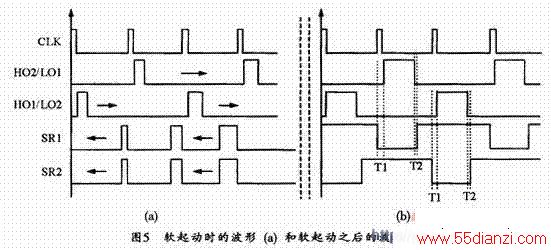

对功率变换器共同的需要是有一个单调的输出电压起动上升，进入预偏置负载，即预充电给输出电容，在预偏置负载条件下，如果同步整流器遭遇不成熟期，它将会从预充电的输出电容漏入电流。结果导致不希望有的输出电压下沉。这是不希望出现的，而且可能损坏功率变换器。LM5046使用独有的控制电路确保同步整流器的智能导通，输出电压单一方向上升，起动时，SSSR电容保持地电平，禁止同步整流的MOSFET，只允许其体二极管工作，一旦占空比开始由COMP控制替代软起动电容。亦即ICOMP<800μA及SS端电压>2V，同步整流器的软起动将起始。SSSR电容然后释放，由20μA电流源充电，进一步见图6。在SSSR端一个1V的偏置用来提供附加的延迟，这个延迟可以确保输出电压稳定，在同步整流MOSFET工作时防止任何反偏电流。 (未完待续)
* UVLO和OVP的分压器选择

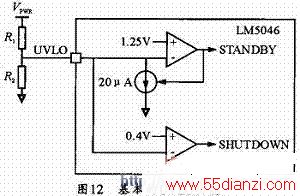

IC内两个比较器接于UVLO和OVP端用来检测欠压、过压条件。两个比较器的阈值设为1．25V，两个功能用两个外部电阻分压器调节。分压器都有接在VIN到AGND之间，如图12，图13，或都用三个电阻分压器如图14．独立的UVLO和OVP端提供有较大柔性的选择范围，当UVLO端电压低于0．4V时，控制器进入低电流关断，对于UVLO端电压大于0．4V但低于1．25V时，控制器处于待机模式，当UVLO端电压大于1．25V时，控制器全部使能，两个外部电阻用来调整最小工作电压如图13，当UVLO端电压降到1．25V以下时，内部20μA电流漏使能，将UVLO端电压进一步降低，电阻R1和R2计算如下
此处，VPWR为所要的开启电压VHYS为所要的UVLO在VPWR下的窗口，例如，如果LM5046在VPWR达到33V使能，在VPWR减到31V时关断，R1将是100kΩ，R2为4．2kΩ，UVLO端电压任何时候都不会超过7V。

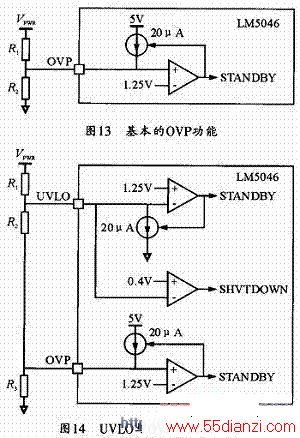

两个外部电阻能用来调节最大工作电压如图12，当OVP端电压升到1．25V以上时，内部20μA电流源使能升高OVP端电压，于是提供了一个保护窗口，电阻值R1和R2计算如下
如果LM5046在VPWR-OFF达到80V时被禁止工作，而在78V时使能，则R1=100kΩ，R2为1．5kΩ，OVP端电压任何时候不得超过7V。
UVLO和OVP也可以用三支电阻一起设置如图14。R1的计算基于UVLO分压器，用相同的值，UVLO及OVP设置点R1和R3仍旧为100kΩ和1.5kΩ，R2为2．7kΩ时R3为4．2kΩ。
* 电流检测

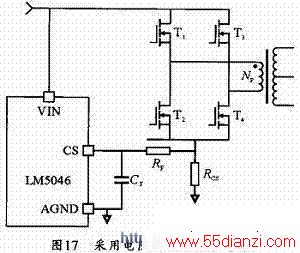

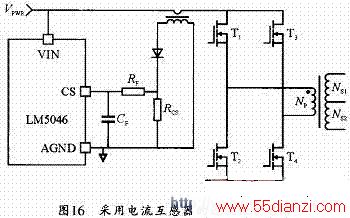

CS端接收变压器的初级侧电流信号，它可以由电流互感器送来也可以从检测电阻送来，如图16，图17所示。在两种情况下，滤波元件RF和CF要位于IC附近，接地点靠近PGND端，电流检测比较器必须提供710mV的信号在CS端做为过载电平，一旦CS端电压超过此值电流检测比较器终止PWM脉冲，并开始给RES端充电，LM5046将进入打呃模式或连续限流模式。
* 打呃限流工作模式和重新起动
打呃限流工作模式在功能描述部分已叙述，在此限流模式RES端由30μA电流源充电，重新起动延迟时间需要达到1．0V阈值，由下式给出
如果CRES=0．01μF，TCS将为334μS，一旦RES达到1．0V，30μA电流源关断，10μA电流源在其上斜到4V时开启，然后5μA在下斜到2V时开启，打呃模式的关断时间为
当CRES=0．01μF打呃时间为49mS，一旦此段完成，RES端拉低SS端释放，允许重新软起动。一旦SS端升到1V，则PWM脉冲开始工作，打呃模式提供给功率变换器在过载时一段冷却时间，减少了输入电流。(
