LM1875简介及基本应用

      LM1875功率较TDA2030及TDA2009都为大，电压范围为16～60V。不失真功率为20W（THD=0.08%），THD=1%时，功率可达40W（人耳对THD<10%一下的失真没什么明显的感觉），保护功能完善。

图1 LM1875引脚图

      电路特点：

      [1]单列5脚直插塑料封装，仅5只引脚。

      [2]开环增益可达90dB。

      [3]极低的失真，1kHz，20W时失真仅为0.015%。

      [4]AC和DC短路保护电路。[5]超温保护电路。[6]峰值电流高达4A。[7]极宽的工作电压范围（16-60V）。[8]内置输出保护二极管。[9]外接元件非常少，TO-220封装。[10]输出功率大，Po=20W(RL=4Ω)。

      典型应用电路：

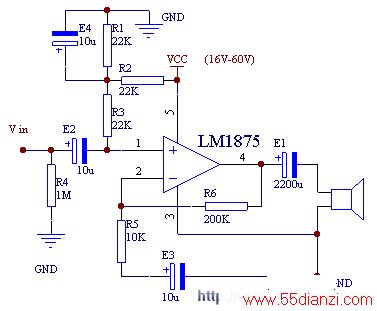

图2 LM1875典型应用一

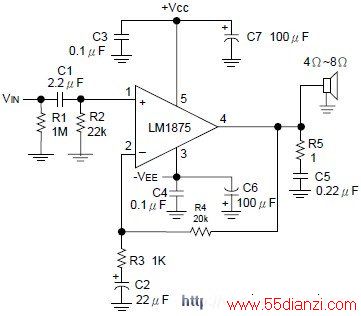

图3 LM1875典型应用二

      LM1875也有单双电源两种接法：

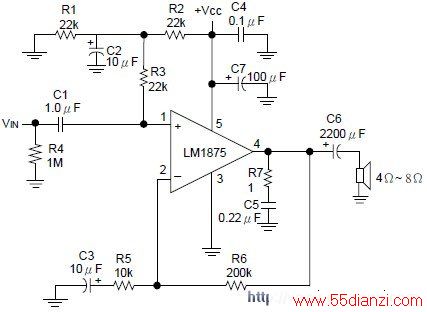

图4 LM1875单电源接法

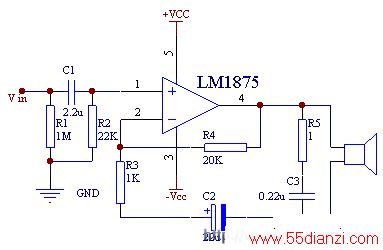

图5 LM1875双电源接法
