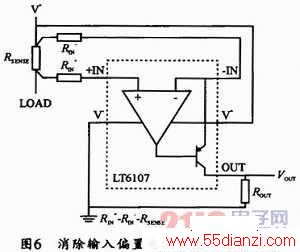

，其偏置电流误差也就会最大限度地减小了，见图6的接法。
若LT6107放大器的失调电流IOS为6nA，60μV的误差会减小到6μV。
上文所述的
会使电路的动态范围达到最大化，若想简化设计，也可不接。
3)由增益差异导致的输出误差
LT6107在输出电流为1mA时，其典型增益误差为0．25％。增益误差主要来自PNP输出晶体管的有限增益，这就使得在输出负载ROUT上不会出现像RIN上一样的小比率电流。
www.55dianzi.com
4．5 功耗的考虑
LT6107的功耗会使芯片温度上升，可用结温来反映流过器件的供电电流和输出电流的大小。
当工作电压到最高36V，且最大输出电流达到1mA时，总功耗为41mW，其结温比环境温度上升10℃。
注意，影响输出的因素有许多，LT6107至少要有1mA的输出，还必须限制最大输出电流，因此所选的检测电阻和
必须合适，一旦输入有故障，外部会被钳制。
4．6 输出滤波
为简化滤波器设计，这里将输出电压VOUT简化为IOUTXZOUT，因此只需适当的ZOUT就可设计出所需的滤波器，用于任意电路。例如，与ROUT并联的一个电容就能产生低通响应，减小不必要的输出噪声，还能为充电设备提供稳定的输出，驱动诸如MUX或ADC的开关电路。其输出电容器与输出电阻并联，会在输出响应点生成f-3dB，即：
4．7 供电连接

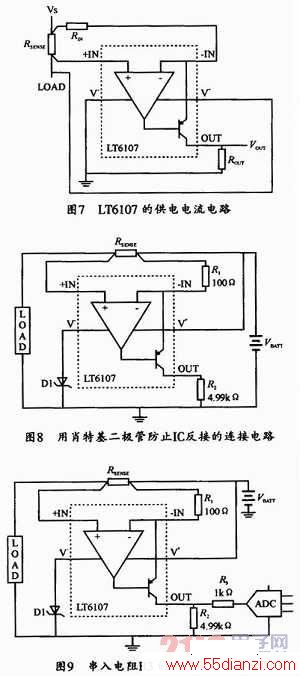

V+端要接到检测电阻的一侧，并要满足下列条件：+IN≤V+和-IN≤V+。在正常工作条件下，VSENSE不得超出500mV。另外还需考虑V+-(+IN)≤500mV，参看图7，其反馈将会使-IN和+IN端的电压等于VS-VSENSE。
实际应用中，LT6107无法作反接保护，为了防止器件损坏，可以在回路中串接一支肖特基二极管，也可在输出串入电阻来保护输出，其电路分别如图8和图9所示。
